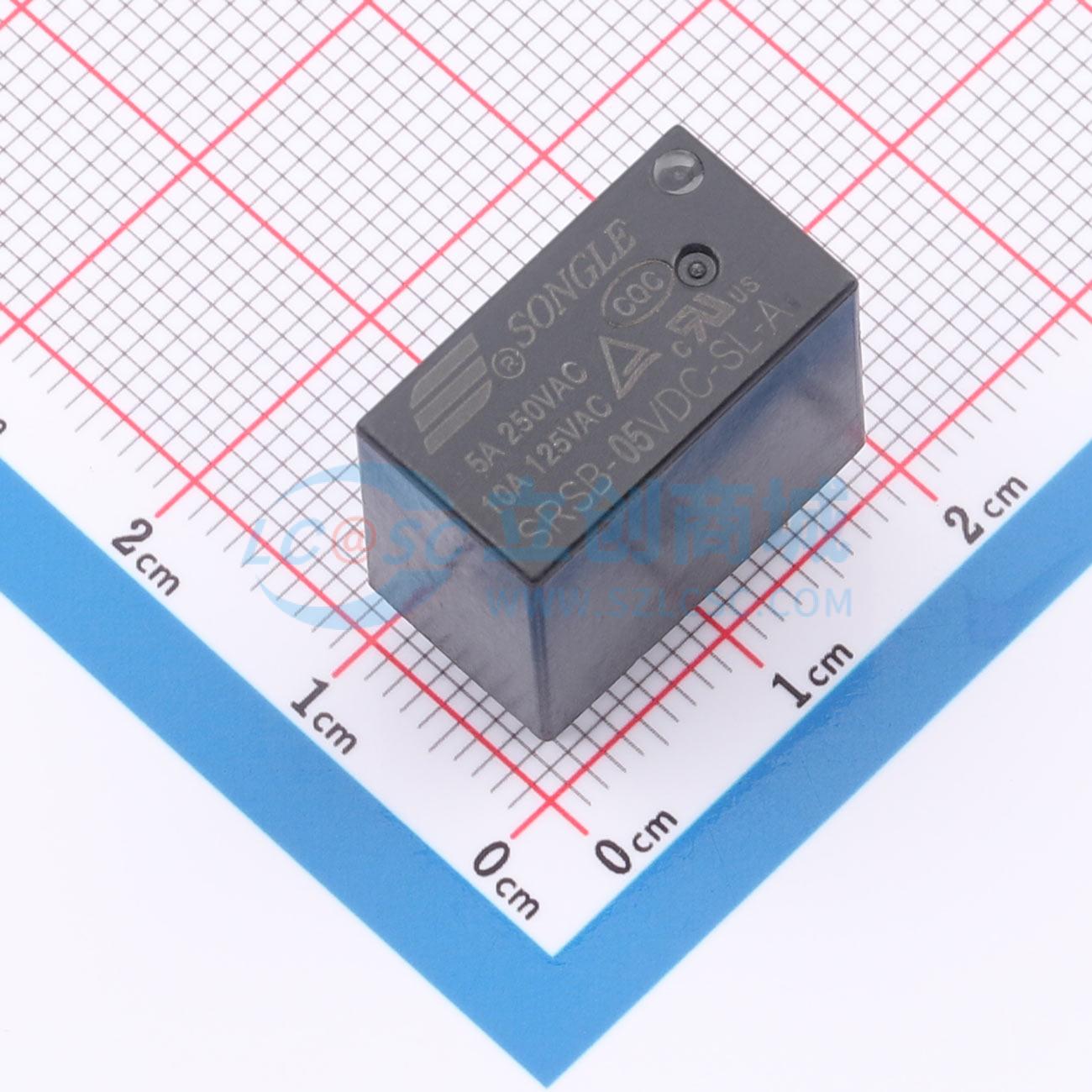

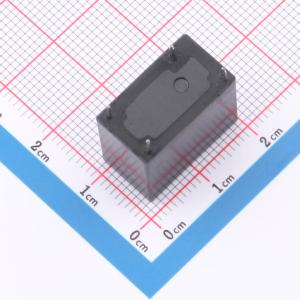

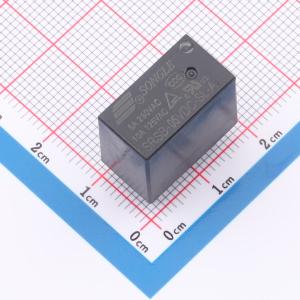

SRSB-05VDC-SL-A
超小型中功率继电器，具备5A/10A触点切换能力，满足加强绝缘要求，采用印制板式引出端
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 松乐继电器5VSRSB系列A型
- 品牌名称
- 松乐
- 商品型号
- SRSB-05VDC-SL-A
- 商品编号
- C88653
- 商品封装
- 插件,18.4x10.4mm
- 包装方式
- 盒装
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率继电器 | |
| 线圈电压 | 5V | |
| 触点形式 | - | |
| 引脚数 | - | |
| 触点容量(电阻负载) | 10A@125VAC | |
| 最大切换电压 | 277V@AC；30V@DC | |
| 额定线圈功率 | 450mW | |
| 触点材料 | 银合金 | |
| 最大切换电流 | 10A |
| 属性 | 参数值 | |
|---|---|---|
| 线圈类型 | - | |
| 线圈电阻 | 55.5Ω | |
| 接触电阻 | 100mΩ | |
| 动作时间 | 8ms | |
| 释放时间 | 5ms | |
| 工作温度 | -40℃~+85℃ | |
| 长度 | 18.4mm | |
| 宽度 | 10.4mm |
商品特性
- 5A/10A触点切换能力 5A/10A switching capability
- 线圈与触点间介质耐电压4kV Dielectric strength 4kV (between coil and contacts)
- 满足加强绝缘要求 Meetreinforceinsulation
- UL级绝缘等级：F级 UL insulation system: Class F
- 印制板式引出端 StandardPCBlayout
