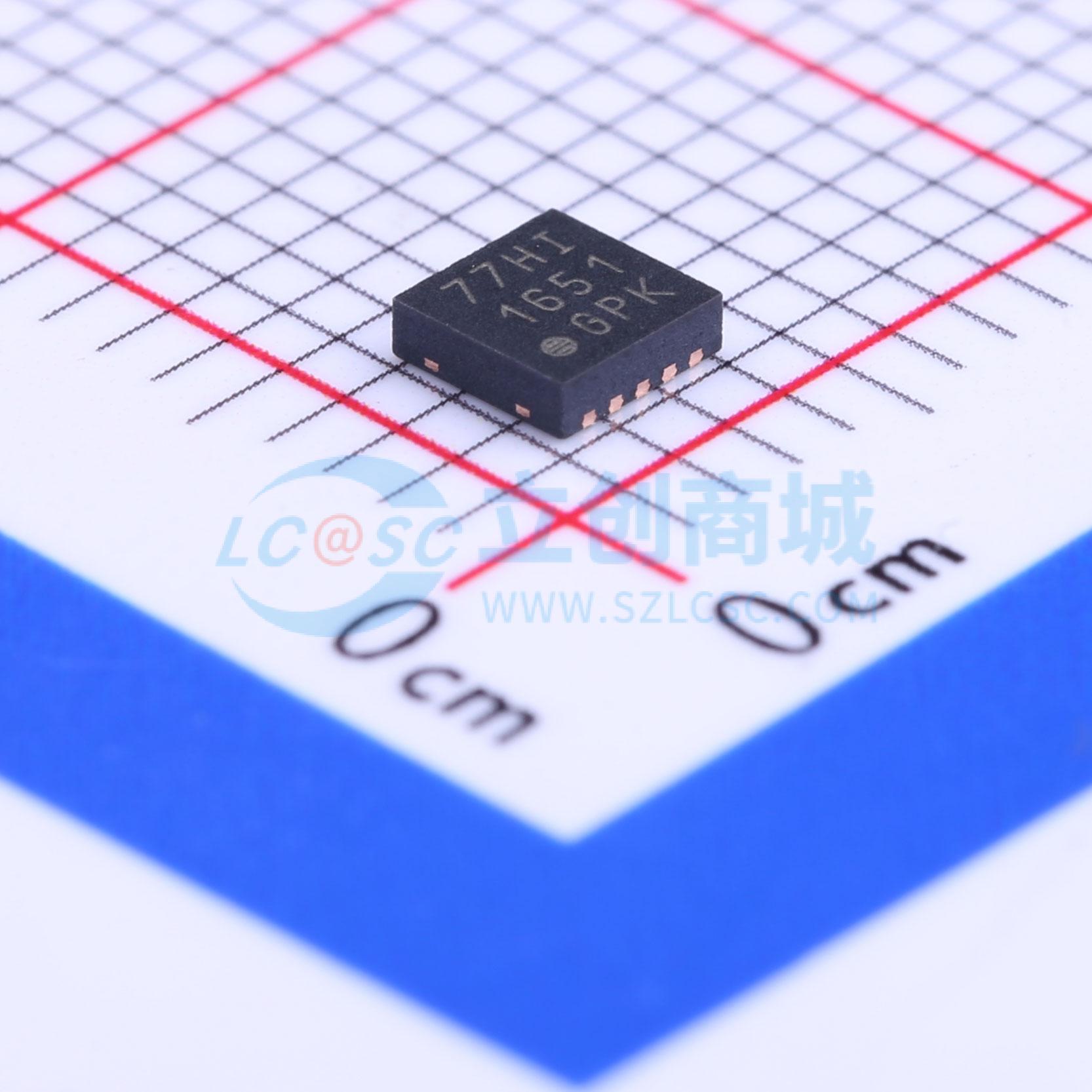

温馨提醒：图片仅供参考，商品以实物为准

MCP73123-22SI/MF

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 高度集成的磷酸铁锂（LiFePO4）电池充电管理控制器，可用于空间有限且对成本敏感的应用。可以为LiFePO4电池提供特定的充电算法，以在最短的充电时间内获得最优的电量和安全性。除了物理尺寸小巧以外，外部组件数量少也使得其非常适合于各种应用。绝对最大电压最高可达18V，因此可以在由于使用低成本壁式适配器或插拔插头而导致的高电压峰值等恶劣环境下使用。采用恒流/恒压充电算法。每节3.6V的出厂预置参考电压的预充电阀值设计为2V。对于快速充电，通过一个外部电阻将恒流值设置在130mA至1100mA范围内。在高功率或高环境温度条件下会根据管芯温度限制充电电流。热调节优化了充电周期，同时维持器件的稳定性。PROG引脚还充当使能引脚。设置为高阻抗时，将工作在待机模式下。器件可正常工作在 -40°C至 +85°C的环境温度范围内。采用10引脚DFN封装形式。
品牌名称: MICROCHIP(美国微芯)
商品型号: MCP73123-22SI/MF
商品编号: C88544
商品封装: DFN-10-EP(3x3)
包装方式: 管装
商品毛重: 0.44克(g)

商品参数

商品概述

高度集成的磷酸铁锂（LiFePO4）电池充电管理控制器，可用于空间有限且对成本敏感的应用。可以为LiFePO4电池提供特定的充电算法，以在最短的充电时间内获得最优的电量和安全性。除了物理尺寸小巧以外，外部组件数量少也使得其非常适合于各种应用。绝对最大电压最高可达18V，因此可以在由于使用低成本壁式适配器或插拔插头而导致的高电压峰值等恶劣环境下使用。采用恒流/恒压充电算法。每节3.6V的出厂预置参考电压的预充电阀值设计为2V。对于快速充电，通过一个外部电阻将恒流值设置在130mA至1100mA范围内。在高功率或高环境温度条件下会根据管芯温度限制充电电流。热调节优化了充电周期，同时维持器件的稳定性。 PROG引脚还充当使能引脚。设置为高阻抗时，将工作在待机模式下。器件可正常工作在 -40°C至 +85°C的环境温度范围内。采用10引脚DFN封装形式。

商品特性

完整的线性充电管理控制器
集成输入过压保护
集成传输晶体管
集成电流检测
集成反向放电保护
具有热调节的恒流/恒压操作
4.15V欠压锁定（Undervoltage Lockout, UVLO）
具有OVP（过压保护）的18V绝对最大输入：
- 6.5V - MCP73123
- 13V - MCP73223
在整个温度范围（ -5°C至 +55°C）进行高精度预置电压调节：
- ± 0.5% - MCP73123
- ± 0.6% - MCP73223
电池充电电压选项：
- 3.6V - MCP73123
- 7.2V - MCP73223
电阻可编程快速充电电流: 130mA - 1100mA
对深度放电的电池进行预充电，可选择：10%或禁用
集成预充电定时器：32分钟或禁用
自动充电完成控制，可选最小电流比例: 5%、7.5%、10%或20%
充电时间安全定时器：4小时、6小时、8小时或者禁用
自动再充电，可选择：95%或禁用
出厂预置充电状态输出：开/关或闪烁
软启动
温度范围： -40°C至 +85°C
封装：10引脚DFN（3mm×3mm）

应用领域

低成本LiFePO4电池充电器
电源工具
玩具
备用储能设备

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(120个/管，最小起订量 1 个)

个

起订量：1 个120个/管

总价金额：

￥ 0.00

近期成交16单

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	4V~6.5V
	最大充电电流	1.1A
	充电饱和电压	3.6V

	属性	参数值
	放电截止电压	-
	电池类型	磷酸铁锂电池
	电池节数	1
	工作温度	-40℃~+85℃
	静态电流(Iq)	4uA
