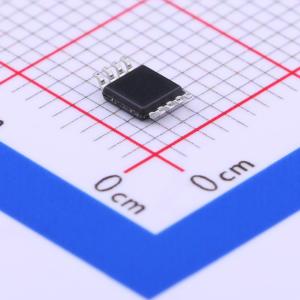

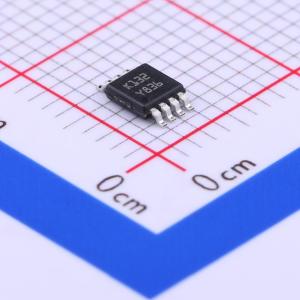

TSV992IST
宽带宽(20MHz)轨到轨输入/输出5V CMOS双路运算放大器
- SMT扩展库
描述
宽带宽(20MHz)轨到轨输入/输出5V CMOS双路运算放大器
- 品牌名称ST(意法半导体)
商品型号
TSV992IST商品编号
C88441商品封装
MiniSO-8包装方式
编带
商品毛重
0.142克(g)
商品参数
属性 | 参数值 | |
---|---|---|
商品目录 | 运算放大器 | |
放大器数 | 双路 | |
最大电源宽度(Vdd-Vss) | 5.5V | |
轨到轨 | 轨到轨输入,轨到轨输出 | |
增益带宽积(GBP) | 20MHz | |
输入失调电压(Vos) | 4.5mV | |
输入失调电压温漂(Vos TC) | 2uV/℃ |
属性 | 参数值 | |
---|---|---|
压摆率(SR) | 10V/us | |
输入偏置电流(Ib) | 1pA | |
噪声密度(eN) | 21nV/√Hz@10kHz | |
共模抑制比(CMRR) | 82dB | |
输出电流 | 35mA | |
工作温度 | -40℃~+125℃ |
详细信息
- 特性
运放规格总结
- 低输入偏移电压: 最大1.5 mV (A级)
- 轨到轨输入和输出
- 宽带宽: 20 MHz
- 增益稳定: ≥ 4 或 ≤ -3
- 低功耗: 典型值820 μA
- 高输出电流: 35 mA
- 工作电压范围: 2.5 V 至 5.5 V
- 低输入偏置电流: 典型值1 pA
- ESD内部保护: ≥ 5 kV
产品规格
ST(意法半导体)_DS4975 轨对轨输入/输出 20 MHz GBP 运算放大器 15.0(英文)
查看详情
技术文档
ST(意法半导体)_如何将低电压精密运算放大器的性能扩展到高压高侧电流检测应用 1.0(英文)
查看详情
用户手册
ST(意法半导体)_UM0065 标准线性产品宏观模型用户手册 1.0(英文)
查看详情
Design Notes & Tips
ST(意法半导体)_DT0073 基于 X-NUCLEO-IKA01A1 扩展板 1.0 的光学心率监测(英文)
查看详情
简报
ST(意法半导体)_意法半导体汽车应用模拟产品 11.2017(英文)
查看详情
ST(意法半导体)_运算放大器中的精度指的是什么?(英文)
查看详情
选型指南
ST(意法半导体)_ST 模拟片高性能运算放大器和比较器,是耐用、坚固及性能方面的最佳选择 1.0(英文)
查看详情
手册
ST(意法半导体)_运算放大器快速参考指南 1.0(中文)
查看详情
ST(意法半导体)_运算放大器:性能、稳健性和先进技术 1.0(英文)
查看详情
ST(意法半导体)_智能工业产品与解决方案 3.1(中文)
查看详情
Magazine Articles
ST(意法半导体)_精密模拟电流驱动器用于基于形状记忆合金(SMA)的微机械执行器 1.0(英文)
查看详情
梯度价格
梯度
售价
折合1圆盘
4000+¥4.090543¥16362.17
优惠活动
库存总量
(单位:个)广东仓
0
江苏仓
0
交货周期
订货10-14个工作日购买数量(4000个/圆盘,最小起订量 16000000 个 )
个
起订量:16000000 个4000个/圆盘
近期成交0单
