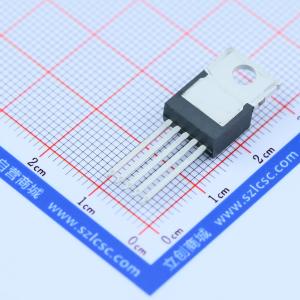

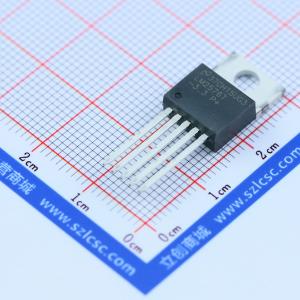

LM2576T-3.3/NOPB

LM2576 3A 降压电压调节器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM2576系列是单片集成电路,提供所有用于降压开关调节器的主动功能,能够驱动3A负载。这些设备提供3.3V、5V、12V、15V和可调输出版本。具有宽输入电压范围、低外部组件数量、故障保护和固定频率振荡器等功能。
品牌名称: TI(德州仪器)
商品型号: LM2576T-3.3/NOPB
商品编号: C85293
商品封装: TO-220-5
包装方式: 管装
商品毛重: 2.82克(g)

商品参数

商品概述

LM2576系列稳压器是单片集成电路，可为降压（buck）开关稳压器提供所有有源功能，能够驱动3A负载，并具有出色的线性和负载调节性能。这些器件提供固定输出电压版本，包括3.3V、5V、12V和15V，以及一个可调输出版本。

这些稳压器仅需少量外部元件，使用简单，并包括故障保护和固定频率振荡器。LM2576系列提供了高效率的解决方案，可以替代流行的三端线性稳压器。它显著减小了散热片的尺寸，在某些情况下甚至不需要散热片。

多家制造商提供了针对LM2576优化的标准电感器系列。这一特性大大简化了开关电源的设计。

其他特性包括在指定输入电压和输出负载条件下输出电压的±4%容差，以及振荡器频率的±10%容差。还包括外部关断功能，其典型待机电流为50μA。输出开关包括逐周期电流限制和热关断功能，以在故障条件下提供全面保护。

商品特性

3.3-V, 5-V, 12-V, 15-V 和可调输出版本
可调版本输出电压范围：1.23 V 至 37 V（高压版为57 V），在线路和负载条件下最大偏差±4%
指定3-A 输出电流
宽输入电压范围：高压版为40 V 至 60 V
仅需4个外部元件
52-kHz 固定频率内部振荡器
TTL关断功能，低功耗待机模式
高效率
使用容易获得的标准电感器
热关断和电流限制保护

应用领域

简单高效降压（Buck）调节器
用于线性稳压器的高效预稳压器
卡上开关调节器
正到负转换器（升降压）

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4V~40V
	输出电压	3.3V
	输出电流	3A
	开关频率	52kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	10mA
	开关管(内置/外置)	内置
	输出类型	固定
