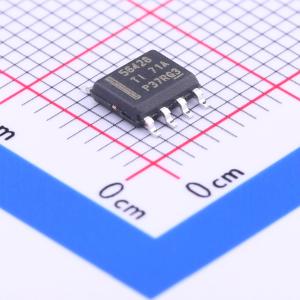

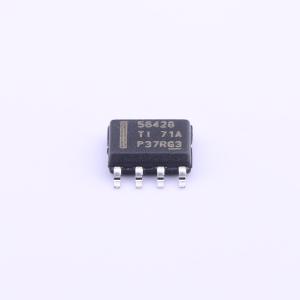

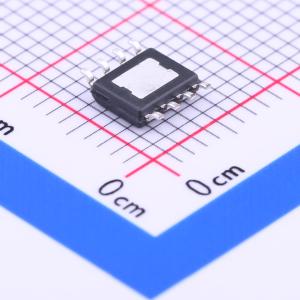

TPS56428DDAR

4.5V至18V输入，4A同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS56428是一款4.5V至18V输入、4A输出的同步降压转换器,采用D-CAP2模式控制,支持快速瞬态响应和陶瓷电容器。该器件具有高级节能模式,可在轻载条件下保持高效率。
品牌名称: TI(德州仪器)
商品型号: TPS56428DDAR
商品编号: C86168
商品封装: SOIC-8-EP
包装方式: 编带
商品毛重: 0.3克(g)

商品参数

商品概述

TPS56428是一款D-CAP2模式同步降压转换器，针对各种电源总线调节需求进行了优化，提供了一种经济高效、元件数量少、待机电流低的解决方案。 D-CAP2模式控制无需外部补偿元件即可实现快速瞬态响应。这种自适应导通时间控制支持在高负载条件下的PWM模式和轻负载下的高级Eco模式操作之间无缝切换。与传统跳周期模式相比，高级Eco模式™在轻负载条件下可保持更高的效率。 TPS56428还拥有一项专有电路，可适配低等效串联电阻（ESR）输出电容，如POSCAP或SP-CAP，以及超低ESR陶瓷电容。该器件的输入电压范围为4.5 V至18 VIN，输出电压可在0.6 V至7.0 V之间进行编程。该器件还具备1 ms的固定软启动和电源正常输出功能。 TPS56428提供8引脚SOIC-8和14引脚QFN封装，设计工作环境温度范围为-40℃至85℃。

商品特性

采用650 kHz开关频率的D-CAP2™模式，实现快速瞬态响应，支持陶瓷电容
VIN输入电压范围：4.5 V至18 V
输出电压范围：0.6 V至7.0 V
高级Eco模式，实现高光负载效率
集成FET，针对低占空比进行优化 - 68 mΩ（高端）和37 mΩ（低端）
关断电流小于10 μA
初始参考电压精度为1%
支持预偏置输出的软启动
逐周期过流限制
电源正常输出
固定软启动时间：1.0 ms

应用领域

数字电视
高清视频设备
家庭网络终端
数字机顶盒（STB）
网络控制器

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~18V
	输出电压	600mV~7V
	输出电流	4A
	开关频率	650kHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	350uA
	开关管(内置/外置)	内置
	输出类型	可调
