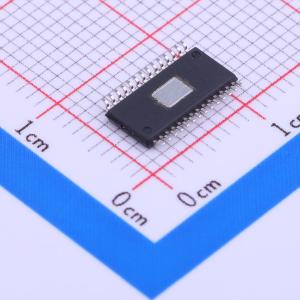

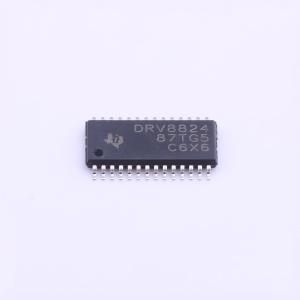

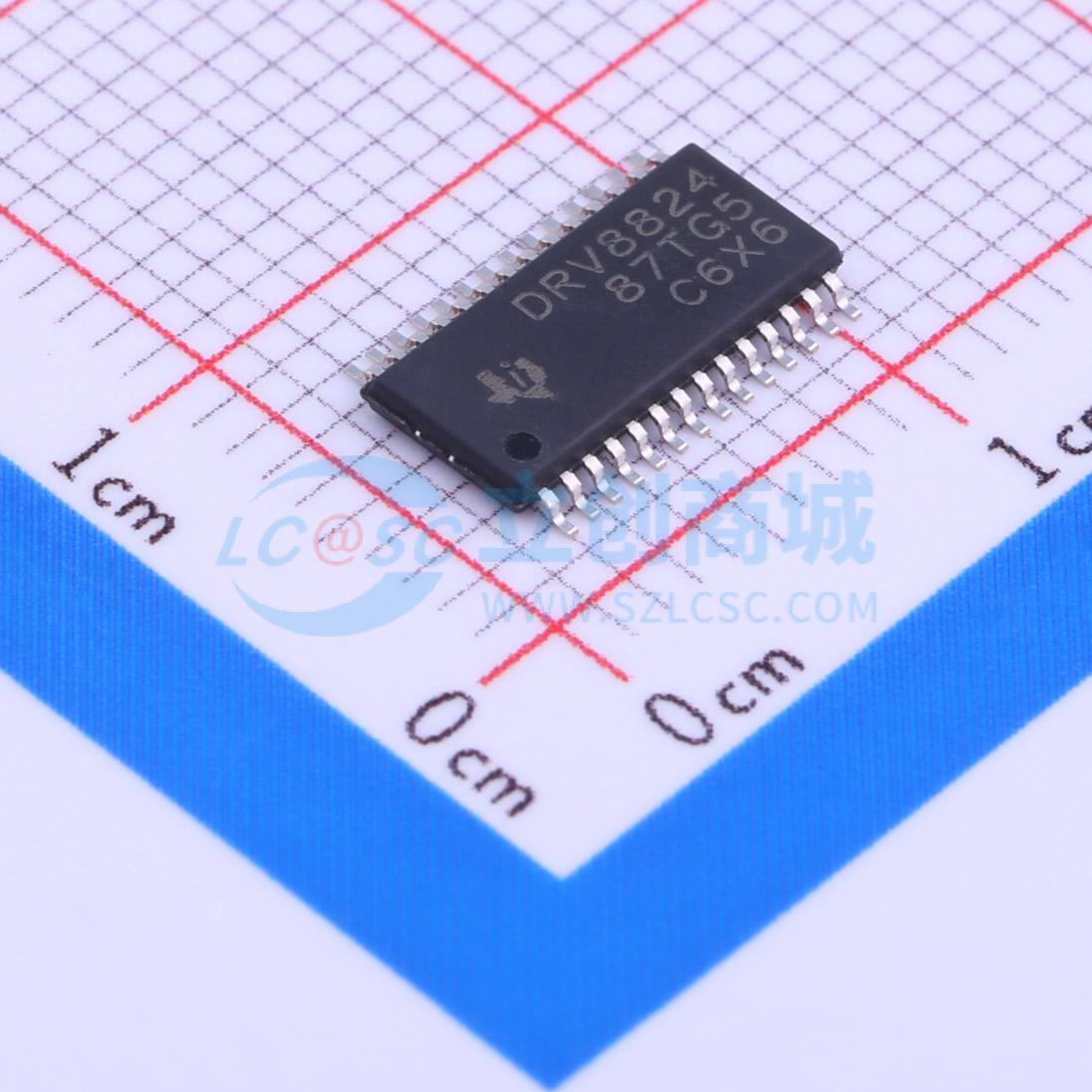

DRV8824PWPR

1.6A 45V电机驱动芯片

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DRV8824 具有电流调节功能和 1/32 微步进的 45V、1.6A 双极步进电机驱动器
品牌名称: TI(德州仪器)
商品型号: DRV8824PWPR
商品编号: C86252
商品封装: HTSSOP-28
包装方式: 编带
商品毛重: 0.261克(g)

商品参数

商品概述

DRV8824为打印机、扫描仪和其他自动化设备应用提供了集成电机驱动解决方案。该器件有两个H桥驱动器和一个微步进分度器，旨在驱动双极步进电机。输出驱动模块由配置为全H桥的N沟道功率MOSFET组成，用于驱动电机绕组。DRV8824能够从每个输出端输出高达1.6 A的电流（在24 V和25°C条件下，配备适当散热装置）。简单的STEP/DIR接口便于与控制电路连接。模式引脚可将电机配置为整步至1/32步模式。衰减模式可配置，可使用慢速衰减、快速衰减或混合衰减。提供低功耗睡眠模式，可关闭内部电路以实现极低的静态电流消耗。可通过专用的nSLEEP引脚设置此睡眠模式。内部提供过流、短路、欠压锁定和过热保护功能。故障状态通过nFAULT引脚指示。

商品特性

PWM微步进步进电机驱动器 – 内置微步进分度器，支持高达1/32微步进
多种衰减模式： – 混合衰减 – 慢速衰减 – 快速衰减
8.2 V至45 V工作电源电压范围
在24 V和TA = 25°C条件下，最大驱动电流为1.6 A
简单的STEP/DIR接口
低电流睡眠模式
内置3.3 V参考输出
小封装和小尺寸
保护功能： – 过流保护（OCP） – 热关断（TSD） – VMx欠压锁定（UVLO） – 故障状态指示引脚（nFAULT）

应用领域

自动取款机
现金处理机
视频监控摄像头
打印机
扫描仪
办公自动化设备
游戏机
工厂自动化
机器人

	属性	参数值
	商品目录	步进电机驱动芯片
	控制电压	-
	电机驱动电压(Vm)	8.2V~45V
	输出电流	1.6A
	H桥数量	2
	驱动类型	双极驱动

	属性	参数值
	步长细分	32
	接口类型	-
	集成开关	是
	导通电阻	900mΩ
	工作温度	-40℃~+85℃
