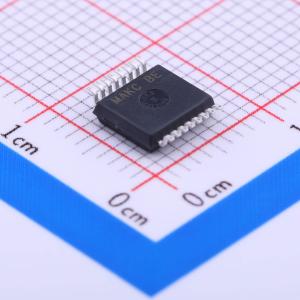

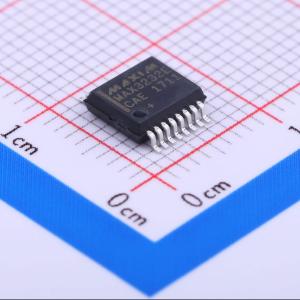

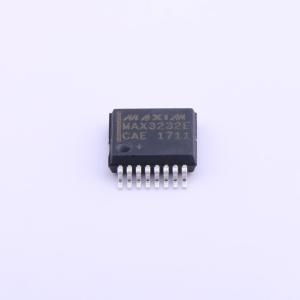

MAX3232ECAE+T

MAX3222E/MAX3232E/MAX3237E/MAX3241E/MAX3246E为 +3.0V 供电的EIA/TIA - 232和V.28/V.24通信接口芯片，具有低功耗、高数据速率、增强型静电放电(ESD)保护等特性。增强型ESD结构为所有发送器输出和接收器输入提供保护，可承受 ±15kV IEC 1000 - 4 - 2气隙放电、 ±8kV IEC1000 - 4 - 2接触放电(MAX3246E为 ±9kV)和 ±15kV 人体放电模式。MAX3237E的逻辑引脚及接收器I/O引脚均提供上述保护，而它的发送器输出引脚提供 ±15kV 人体放电模式的保护。 采用专有的低压差发送输出级， +3.0V 至 +5.5V 供电时利用内部双电荷泵提供真正的RS - 232性能。工作于 +3.3V 电源时，电荷泵仅需要四个 0.1μF 的小电容。每款器件保证在250kbps数据速率下维持RS - 232输出电平。MAX3237E确保标准工作模式下提供250kbps的数据速率、在MegaBaudTM工作模式下速率高达1Mbps，并且能够维持RS - 232输出电平。 MAX3222E/MAX3232E包括两个发送器和两个接收器。MAX3222E具有1µA关断模式，可降低电池供电便携式系统的功耗。关断模式下，MAX3222E接收器仍保持有效状态，允许监视外设，而且仅消耗1µA的电源电流。MAX3222E和MAX3232E的引脚、封装和功能分别兼容于工业标准的MAX242和MAX232。 MAX3241E/MAX3246E提供完备的串口(3个驱动器/5个接收器)，专为笔记本电脑和亚笔记本电脑设计。MAX3237E(5个驱动器/3个接收器)非常适合要求高速数据传输的外围设备。这些器件都具有关断模式，此模式下所有接收器仍保持有效状态，而且仅消耗1µA (MAX3241E/MAX3246E)或10nA (MAX3237E)的电流。 MAX3222E、MAX3232E和MAX3241E都采用节省空间的SO、SSOP、TQFN及TSSOP封装，MAX3237E提供SSOP封装，MAX3246E提供超小型6 x 6 UCSP封装。
