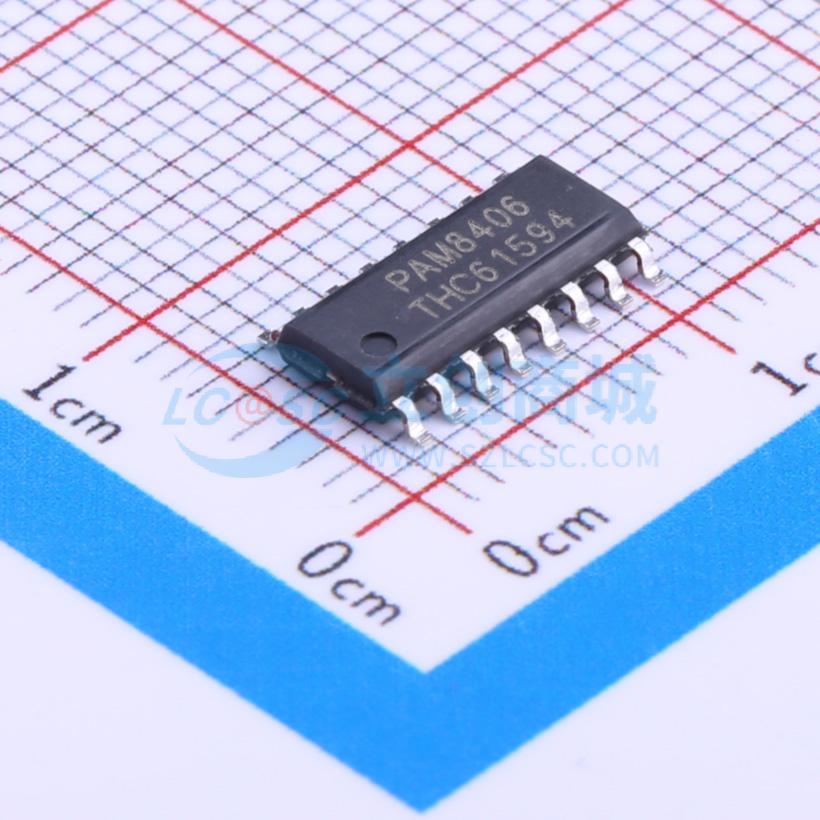

温馨提醒：图片仅供参考，商品以实物为准

PAM8406DR

5W立体声D, AB类音频功率放大器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: PAM8406是一款5W音频放大器，具备D类和AB类输出可选功能，使其非常适用于兼顾效率与电磁干扰（EMI）的应用场景。PAM8406的低总谐波失真加噪声（THD+N）和高信噪比（SNR）特性，使其能够实现高品质的声音再现。该器件采用全新无滤波架构（D类模式）的全差分输出，可直接驱动扬声器，无需低通输出滤波器和直流阻隔电容，从而节省了系统成本和印刷电路板（PCB）面积。该器件的效率高达90%，可延长电池续航时间，非常适合便携式应用。它具备完善的故障保护功能，包括短路保护和热保护。PAM8406提供SOP - 16L/SOP - 16(EP)封装。
品牌名称: DIODES(美台)
商品型号: PAM8406DR
商品编号: C86270
商品封装: SOIC-16
包装方式: 编带
商品毛重: 0.264克(g)

商品参数

商品概述

PAM8406是一款5W音频放大器，具备D类和AB类输出可选功能，使其非常适用于兼顾效率与电磁干扰（EMI）的应用场景。 PAM8406的低总谐波失真加噪声（THD+N）和高信噪比（SNR）特性，使其能够实现高品质的声音再现。该器件采用全新无滤波架构（D类模式）的全差分输出，可直接驱动扬声器，无需低通输出滤波器和直流阻隔电容，从而节省了系统成本和印刷电路板（PCB）面积。该器件的效率高达90%，可延长电池续航时间，非常适合便携式应用。它具备完善的故障保护功能，包括短路保护和热保护。 PAM8406提供SOP - 16L/SOP - 16(EP)封装。

商品特性

可选输出：D类或AB类
D类模式下，在2Ω负载、5V电源供电且总谐波失真为10%时，输出功率为5W
在4Ω负载、5V电源供电且总谐波失真为10%时，输出功率为3W
无滤波、低静态电流且无电磁干扰
全输出范围内总谐波失真加噪声低
卓越的低噪声性能
D类模式下效率高达90%
开启/关闭时无爆破音
具备自动恢复功能的全面短路保护
热关断保护
外部元件少，节省空间和成本
完全无铅且符合RoHS标准
无卤素和锑，是“绿色”器件

应用领域

液晶电视（LCD TVs）
多媒体音箱
调幅/调频（AM/FM）系统
数字音频广播（DABs）

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	音频功率放大器
	功放类型	AB类功放；D类功放
	扬声器通道数	双声道
	输出功率	5Wx2@2Ω
	工作电压	2.5V~5.5V
	总谐波失真+噪声(THD+N)	0.11%

	属性	参数值
	静态电流(Iq)	10mA
	工作温度	-40℃~+85℃
	信噪比	90dB
	电源纹波抑制比(PSRR)	-70dB
	效率	90%
