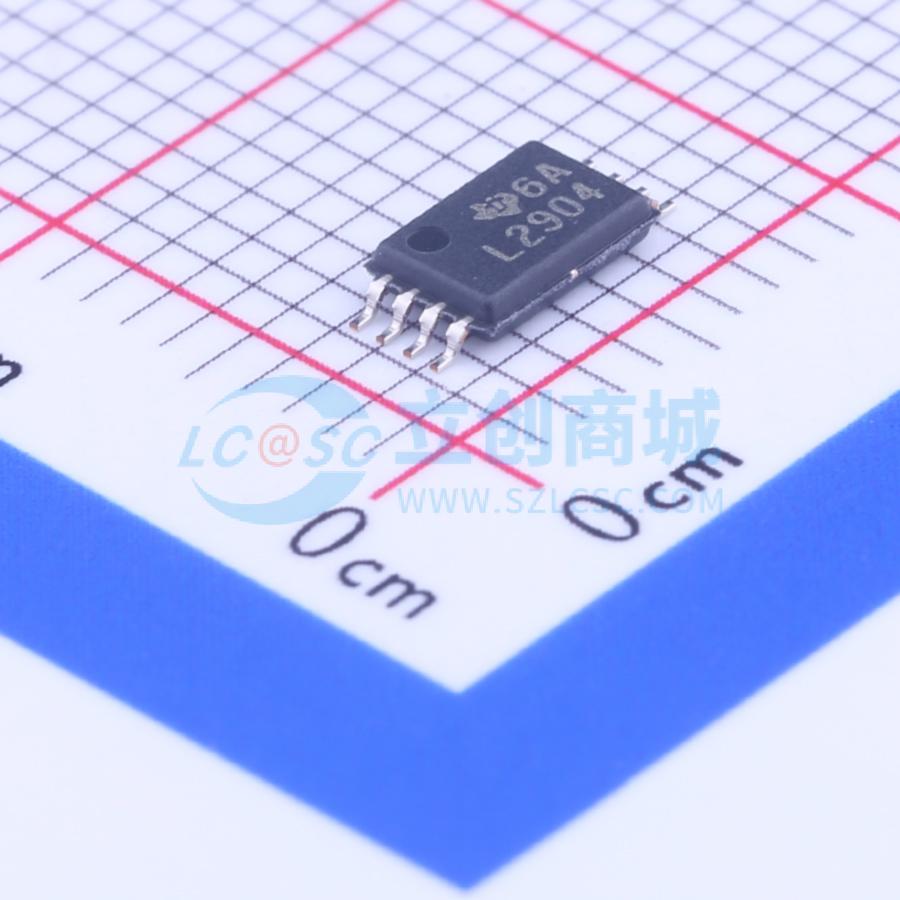

温馨提醒：图片仅供参考，商品以实物为准
LM2904PWR
行业标准双路运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- LM2904 双通道、26V、700kHz 运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM2904PWR
- 商品编号
- C85348
- 商品封装
- TSSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.179克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 2 | |
| 轨到轨 | - | |
| 增益带宽积(GBW) | 700kHz | |
| 输入失调电压(Vos) | 3mV | |
| 输入失调电压温漂(Vos TC) | 7uV/℃ | |
| 压摆率(SR) | 300V/ms | |
| 输入偏置电流(Ib) | 250nA | |
| 输入失调电流(Ios) | 2nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 40nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 99dB | |
| 静态电流(Iq) | 700uA | |
| 输出电流 | 20mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 3V~26V | |
| 双电源电压(Vee~Vcc) | -13V~13V | |
| 功能特性 | - |
商品概述
LM358B和LM2904B是双路高压运算放大器，是行业标准运算放大器LM358和LM2904的下一代版本，内置两个最高耐压36V的运算放大器，为成本敏感型应用提供适配，增强型设计简化了电路设计，可适配更严苛、更具环境挑战性的应用场景，支持多种封装选择。
商品特性
- B、BA版本电源电压范围为3V~36V
- B、BA版本单通道静态电流为300μA
- B、BA版本单位增益带宽为1.2MHz
- 共模输入电压范围包含接地，支持近地直接感测
- 25℃时，BA版本最大输入失调电压为2mV
- 25℃时，A、B版本最大输入失调电压为3mV
- 典型失调电压为300μV
- B、BA版本内置射频和EMI滤波器
- 具备单位增益稳定性
- 具备高差分输入电压能力
- HBM模式ESD防护等级为2kV
- 失调电压更低，静态电流更低
- 支持微型封装SOT23-8，以及SOIC、TSSOP、VSSOP等多种行业标准封装
应用领域
- 商用网络和服务器电源单元
- 多功能打印机
- 电源和移动充电器
- 各类电机控制，包括交流感应、有刷直流、无刷直流、高压、低压、永磁和步进电机
- 台式计算机和主板
- 室内外空调
- 洗衣机、烘干机和冰箱
- 交流逆变器、串式逆变器、中央逆变器和变频器
- 不间断电源
- 电子销售点系统
