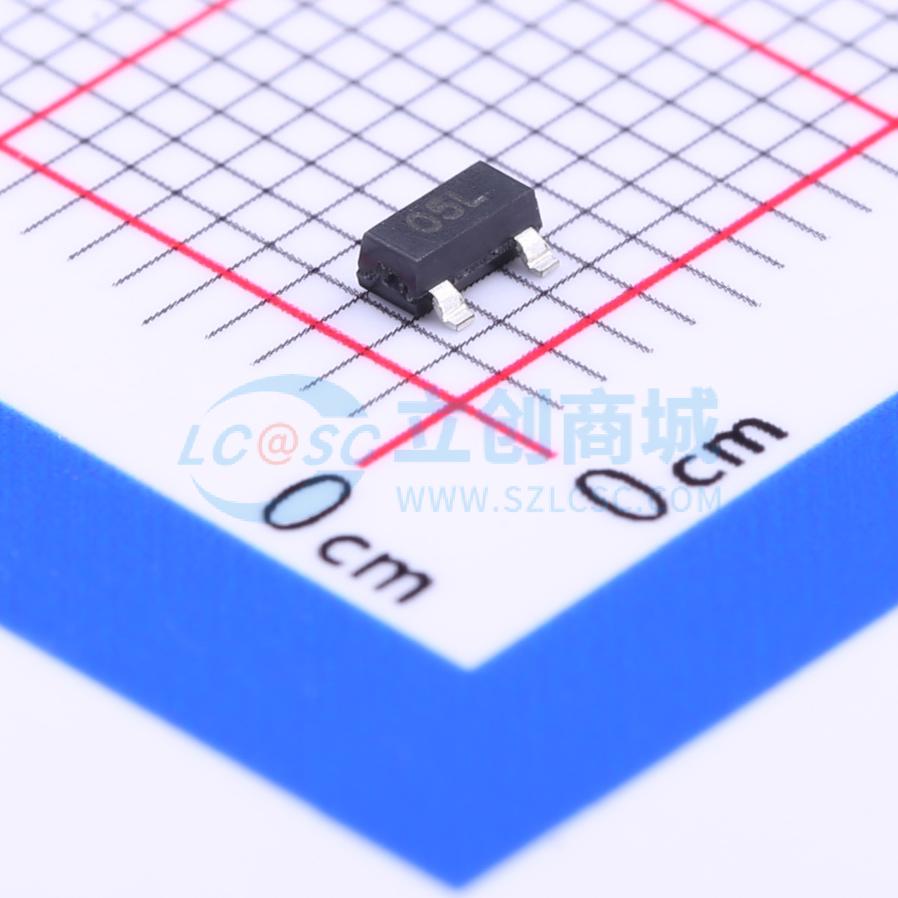

温馨提醒：图片仅供参考，商品以实物为准

PSOT05LC-LF-T7

单向TVS 5V截止

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: VBR=6V ，Vc=9.8V， Cd=5pF 双向
品牌名称: PROTEK
商品型号: PSOT05LC-LF-T7
商品编号: C85362
商品封装: SOT-23
包装方式: 编带
商品毛重: 0.04克(g)

商品参数

商品概述

PSOTxxLC系列是超低电容瞬态电压抑制器（TVS）阵列，专为电源或数据线应用而设计，可提供针对静电放电（ESD）、三次雷击和开关瞬变的保护。该系列提供低钳位电压，用于保护敏感元件。 PSOTxxLC系列在8/20μs波形下的峰值脉冲功率为500瓦，采用SOT - 23封装配置。该系列符合IEC 61000 - 4 - 2、IEC 61000 - 4 - 4和IEC 61000 - 4 - 5标准要求。

商品特性

符合IEC 61000 - 4 - 2（ESD）标准：空气放电15kV，接触放电8kV
符合IEC 61000 - 4 - 4（EFT）标准：40A，5/50ns
符合IEC 61000 - 4 - 5（浪涌）标准：12A，8/20μs - 1级（线 - 地）和2级（线 - 线）
每线500瓦峰值脉冲功率（tp = 8/20μs）
低钳位电压
超低电容
提供3V至36V多种电压选择
符合RoHS标准
符合REACH标准

应用领域

以太网10/100 Base T
手机
火线接口
音频/视频输入
便携式电子设备

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	单向
	反向截止电压(Vrwm)	5V
	钳位电压	9.8V
	峰值脉冲功率(Ppp)	500W@8/20us

	属性	参数值
	击穿电压	6V
	反向电流(Ir)	20uA
	防护等级	IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2
	类型	TVS
	Cj-结电容	5pF
