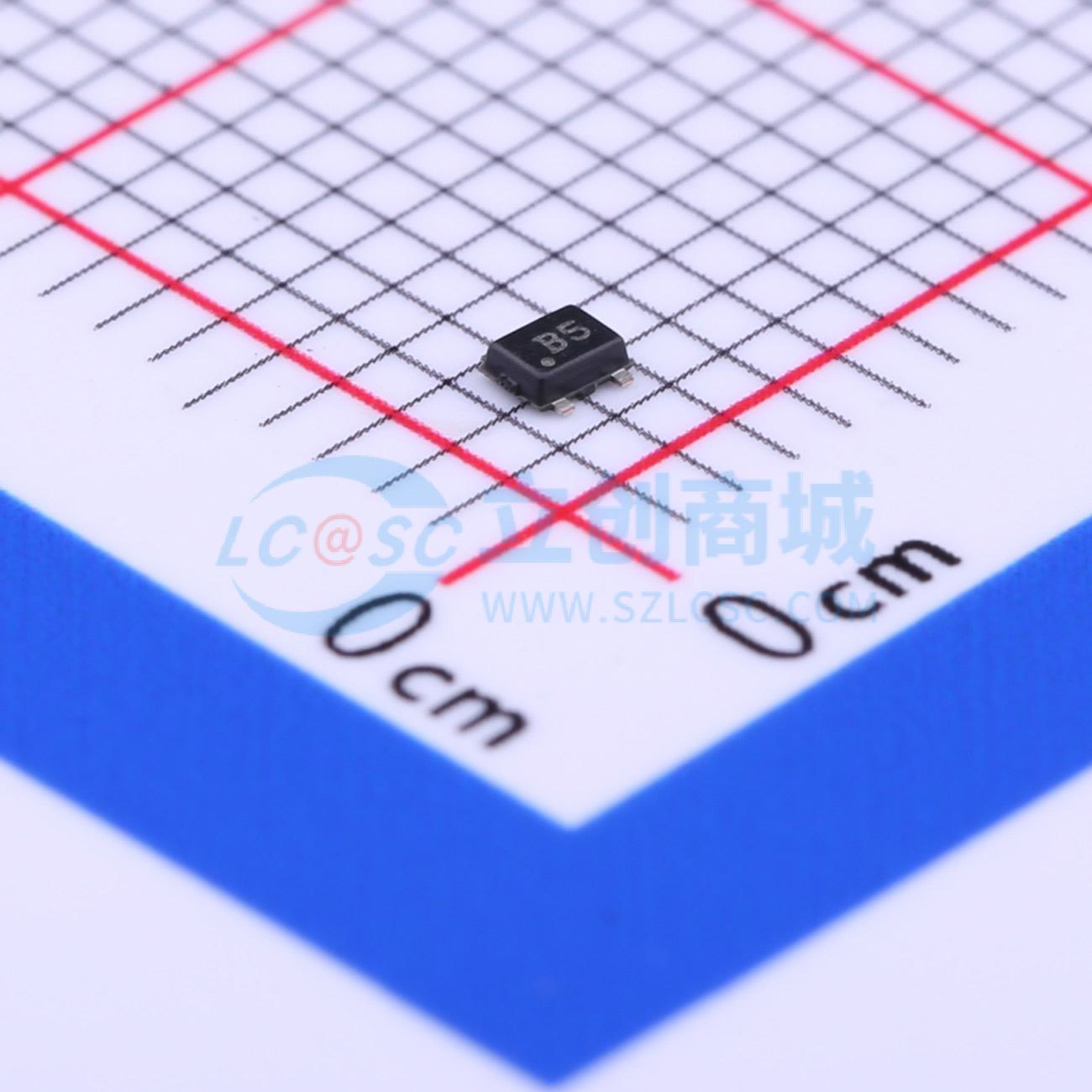

温馨提醒：图片仅供参考，商品以实物为准

PLR0502-LF-T7

单向TVS 5V截止峰值浪涌电流：10A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: VBR=6V ，Vc=9.8V， Cd<0.6pF
品牌名称: PROTEK
商品型号: PLR0502-LF-T7
商品编号: C85363
商品封装: SOT-543-4
包装方式: 编带
商品毛重: 0.036克(g)

商品参数

商品概述

PLR0502是一款超低电容（0.6pF）的转向二极管与瞬态电压抑制（TVS）阵列组合器件。该器件可为接口、无线总线应用以及便携式电子设备提供电路保护。PLR0502非常适合保护USB（1.0 - 3.0）数据输入/输出端口，使其免受静电放电（ESD）和电快速瞬变（EFT）的影响。 PLR0502符合IEC 61000 - 4 - 2（ESD）和IEC 61000 - 4 - 4（EFT）标准要求。在较高的工作频率或较快的边沿速率下，插入损耗和信号完整性是主要关注点。PLR0502采用SOT - 543封装，具有超低电容和低漏电流的特点。

商品特性

符合IEC 61000 - 4 - 2（ESD）标准：空气放电15kV，接触放电8kV
符合IEC 61000 - 4 - 4（EFT）标准：40A - 5/50ns
每线200瓦峰值脉冲功率（tρ = 8/20μs）
静电放电保护能力 > 25千伏
低钳位电压
单向配置
保护2个输入/输出端口和电源
超低电容：0.6pF
符合RoHS标准
符合REACH标准

应用领域

以太网 - 10/100 Base T
火线接口
无线通信
USB 1.0、USB 2.0和USB 3.0

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交8单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	单向
	反向截止电压(Vrwm)	5V
	钳位电压	9.8V
	峰值脉冲电流(Ipp)	10A@8/20us
	峰值脉冲功率(Ppp)	200W@8/20us

	属性	参数值
	击穿电压	6V
	反向电流(Ir)	1uA
	通道数	双路
	防护等级	IEC 61000-4-4；IEC 61000-4-2
	类型	TVS
	Cj-结电容	0.6pF
