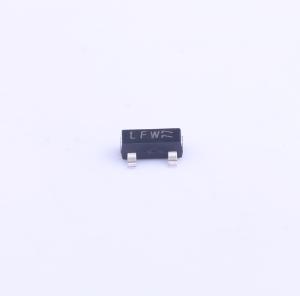

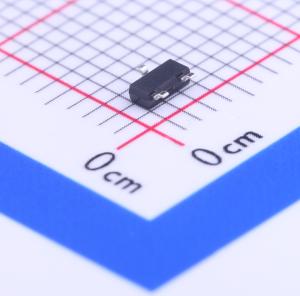

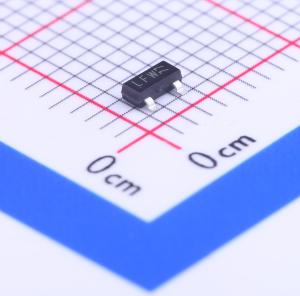

温馨提醒：图片仅供参考，商品以实物为准
PESD36VS2UT,215
单向ESD 36V截止 峰值脉冲电流：2.5A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 采用SOT23（TO - 236AB）小型表面贴装器件（SMD）塑料封装的低电容单向双静电放电（ESD）保护二极管，旨在保护多达两条信号线免受ESD和其他瞬态影响造成的损坏。
- 品牌名称
- Nexperia(安世)
- 商品型号
- PESD36VS2UT,215
- 商品编号
- C85381
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.037克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 36V | |
| 钳位电压 | 55V | |
| 峰值脉冲电流(Ipp) | 2.5A@8/20us | |
| 峰值脉冲功率(Ppp) | 160W@8/20us | |
| 击穿电压 | 44V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 双路 | |
| 工作温度 | -55℃~+150℃@(Ta) | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 17pF |
商品概述
采用SOT23（TO - 236AB）小型表面贴装器件（SMD）塑料封装的低电容单向双静电放电（ESD）保护二极管，旨在保护多达两条信号线免受ESD和其他瞬态影响造成的损坏。
商品特性
- 两条线路的单向ESD保护
- 低二极管电容：Cd = 17 pF
- 最大峰值脉冲功率：PPP = 160 W
- 低钳位电压：VCL = 55 V
- 超低泄漏电流：IRM ≤ 1 μA
- 符合IEC 61000 - 4 - 2标准，高达30 kV的ESD保护；4级（ESD）
- 符合IEC 61000 - 4 - 5标准（浪涌）；IPP = 2.5 A
应用领域
- 计算机及周边设备
- 音频和视频设备
- 手机及配件
- SIM卡保护
- 便携式电子设备
- 10/100 Mbps以太网通信系统
