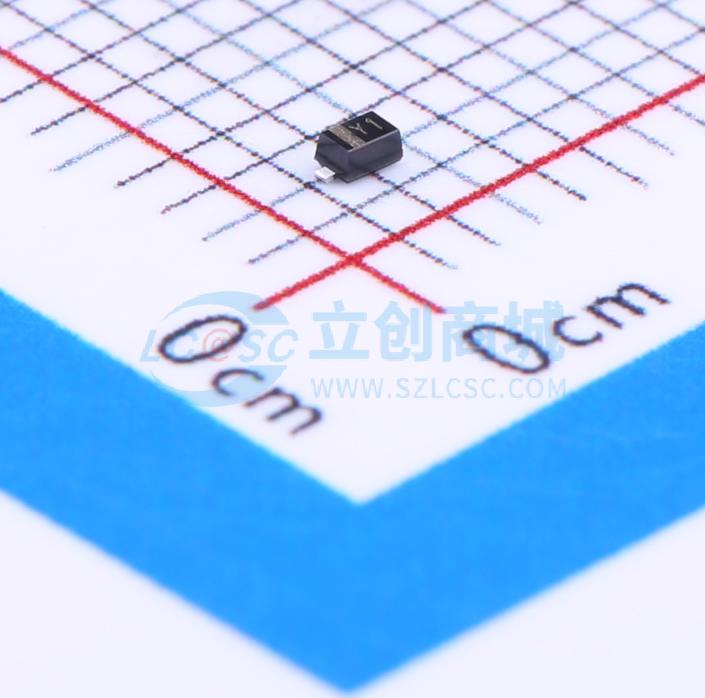

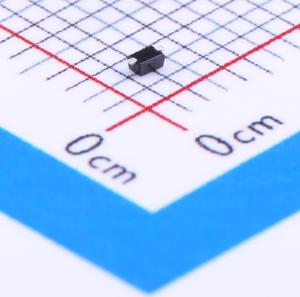

温馨提醒：图片仅供参考，商品以实物为准
PESD5V0X1UB,135
单向TVS 5V截止 峰值浪涌电流：1.5A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- VBR=5.8V(Min),Ipp=1.5A
- 品牌名称
- Nexperia(安世)
- 商品型号
- PESD5V0X1UB,135
- 商品编号
- C89285
- 商品封装
- SC-79(SOD-523)
- 包装方式
- 编带
- 商品毛重
- 0.032克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 8V | |
| 峰值脉冲电流(Ipp) | 1.5A@8/20us | |
| 峰值脉冲功率(Ppp) | - |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 5.8V | |
| 反向电流(Ir) | 1nA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 0.95pF |
商品概述
采用SOD523 (SC-79)超小扁平引脚表面贴装器件(SMD)塑料封装的超低电容单向静电放电(ESD)保护二极管，旨在保护单条信号线免受ESD及其他瞬态现象造成的损坏。极低的电容和超低的钳位电压相结合，使该器件非常适合高速数据线保护应用。
商品特性
- 单线路ESD保护
- 超低二极管电容Cd = 0.95 pF
- 超低钳位电压：VCL = 8 V
- 超低漏电流：IRM = 1 nA
- 高达8 kV的ESD保护
- IEC 61000-4-2；4级(ESD)
- IEC 61000-4-5(浪涌)；IPP = 1.5 A
- 通过AEC-Q101认证
应用领域
- 计算机及外设
- 音频和视频设备
- 手机及配件
- 10/100/1000 Mbit/s以太网
- 通信系统
- 便携式电子设备
- 用户识别模块(SIM)卡保护
- USB、高清多媒体接口(HDMI)、火线
- 高速数据线
