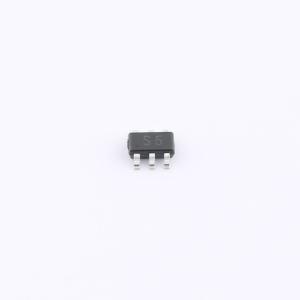

SRV05-4-P-T7

ESD 5V截止峰值浪涌电流：1A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: VBR=6V ，Vc=12.5V， Ipp=12A ，Cd=5pF
品牌名称: PROTEK
商品型号: SRV05-4-P-T7
商品编号: C85364
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.052克(g)

商品参数

商品概述

SRV05 - 4是一款双USB端口保护阵列，具有超低电容特性。该器件可应用于显卡、智能手机、千兆以太网及其他计算机接口等领域。SRV05 - 4专为静电放电（ESD）保护而设计，能够钳制电源总线上电快速瞬变的影响。 SRV05 - 4集成了8个低电容转向二极管，最多可用于四条独立的数据或传输线路，以及一个用于电源总线保护的TVS二极管。该器件采用节省空间的SOT - 23 - 6封装配置，可将引脚电感降至最低，以防止在高ESD电流事件期间出现过冲电压。SRV05 - 4符合IEC 61000 - 4 - 2、61000 - 4 - 2和61000 - 4 - 5标准要求。

商品特性

符合IEC 61000 - 4 - 2（ESD）标准：空气放电15 kV，接触放电8 kV
符合IEC 61000 - 4 - 4（EFT）标准：40 A，5/50 ns
符合IEC 61000 - 4 - 5（浪涌）标准：24 A，8/20 μs - 二级（线 - 地）和三级（线 - 线）
每线500瓦峰值脉冲功率（tp = 8/20 μs）
ESD保护能力 > 25千伏
低钳位电压
四线保护
超低电容：典型值3.5 pF（IO到地）
符合RoHS标准
符合REACH标准

应用领域

千兆以太网
智能手机
便携式电子设备
显卡接口
USB 2.0接口
DVI接口

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交100+单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	反向截止电压(Vrwm)	5V
	钳位电压	12V
	峰值脉冲电流(Ipp)	1A@8/20us
	峰值脉冲功率(Ppp)	500W@8/20us
	击穿电压	6V

	属性	参数值
	反向电流(Ir)	5uA
	通道数	四路
	防护等级	IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2
	类型	ESD
	Cj-结电容	3.5pF
