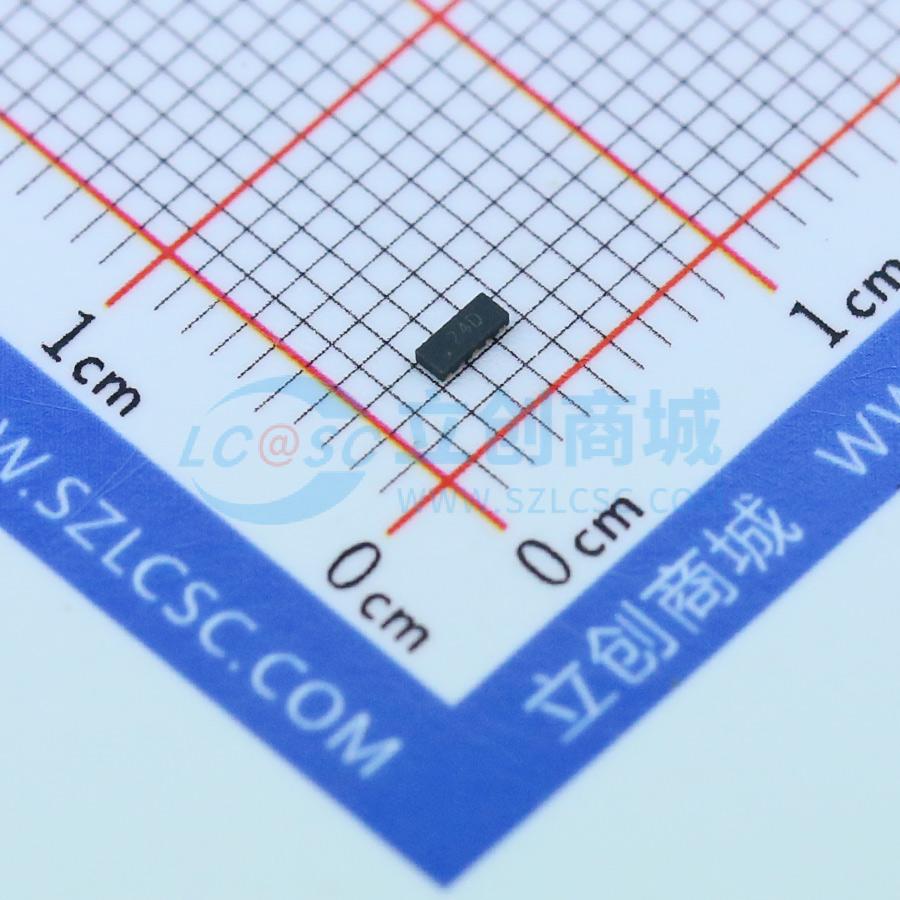

温馨提醒：图片仅供参考，商品以实物为准
PLR0524-T7
TVS 5V截止 峰值浪涌电流：5A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- VBR=6V ，Vc=12V， Cd=0.7pF
- 品牌名称
- PROTEK
- 商品型号
- PLR0524-T7
- 商品编号
- C87027
- 商品封装
- DFN-10S1
- 包装方式
- 编带
- 商品毛重
- 0.319克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 12V | |
| 峰值脉冲电流(Ipp) | 5A@8/20us | |
| 峰值脉冲功率(Ppp) | 150W@8/20us | |
| 击穿电压 | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 500nA | |
| 通道数 | 四路 | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 0.7pF |
商品概述
PLR0524是一款超低电容转向二极管/瞬态电压抑制（TVS）阵列。该器件旨在保护诸如千兆以太网、HDMI、USB（1.0 - 3.0）和DVI接口等计算应用，以及电信设备和系统。PLR0524采用节省空间的DFN - 10封装配置。 该器件符合IEC 61000 - 4 - 2（静电放电，ESD）、61000 - 4 - 2（电气快速瞬变，EFT）和61000 - 4 - 4（浪涌）要求。在较高的工作频率或较快的边沿速率下，插入损耗和信号完整性是主要关注点。该器件与集成到TVS/滤波器网络中的无源元件配合使用，可用于电磁干扰（EMI）/射频干扰（RFI）保护。
商品特性
- 符合IEC 61000 - 4 - 2（ESD）标准：空气放电 - 15kV，接触放电 - 8kV
- 符合IEC 61000 - 4 - 4（EFT）标准：40A - 5/50ns
- 符合IEC 61000 - 4 - 5（雷击）标准：5A - 8/20μs
- 静电放电（ESD）保护能力 > 25千伏
- 低泄漏电流 < 0.5μA
- 可保护4条线路
- 超低电容：典型值为0.7pF（I/O到地）
- 符合RoHS标准
- 符合REACH标准
应用领域
- 千兆以太网
- DVI接口
- 高速数据线ESD保护
- 火线（FireWire）、串行高级技术附件（SATA）和高速串行计算机扩展总线标准（PCIe）接口
- 高达3.2Gbps的IEEE 1394接口
- USB 1.0、USB 2.0和USB 3.0接口
- HDMI 1.4和2.0接口
