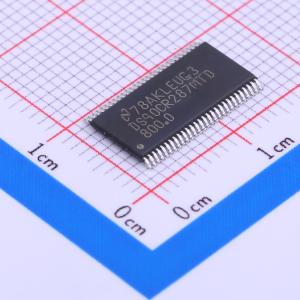

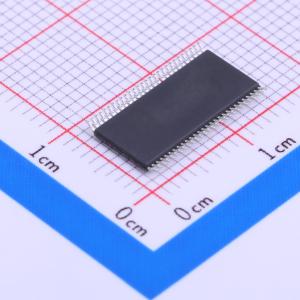

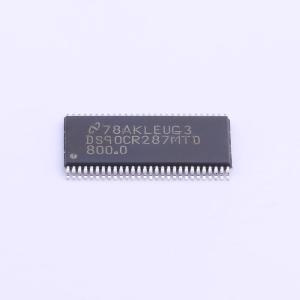

DS90CR287MTDX/NOPB

DS90CR287 发射器将 28 位 LVCMOS/LVTTL 数据转换为四个 LVDS（低压差分信号）数据流。一个锁相传输时钟通过第五条 LVDS 链路与数据流并行传输。传输时钟的每个周期都会对 28 位输入数据进行采样和传输。 DS90CR288A 接收器将四个 LVDS 数据流转换回 28 位 LVCMOS/LVTTL 数据。在 85 MHz 的传输时钟频率下，每个 LVDS 数据通道以 595 Mbps 的速率传输 28 位 TTL 数据。使用 85 MHz 时钟时，数据吞吐量为 2.38 Gbit/s（297.5 Mbytes/秒）。 该芯片组是解决与宽高速 TTL 接口相关的 EMI 和电缆尺寸问题的理想方案。

• 支持 20 至 85 MHz 移位时钟
• 接收器输出时钟占空比为 50%
• 发射器输入的建立和保持时间为 2.5Ω/Ω0 ns
• 低功耗
• ±1V 共模范围（以 +1.2V 为中心）
• 窄总线可减小电缆尺寸和成本
• 最高 2.38 Gbps 吞吐量
• 最高 297.5 Mbytes/秒带宽
• 345 mV（典型值）摆幅的 LVDS 器件，低 EMI
• 锁相环无需外部组件
• 上升沿数据选通
• 与 TIA/EIA - 644 LVDS 标准兼容
• 薄型 56 引脚 TSSOP 封装
