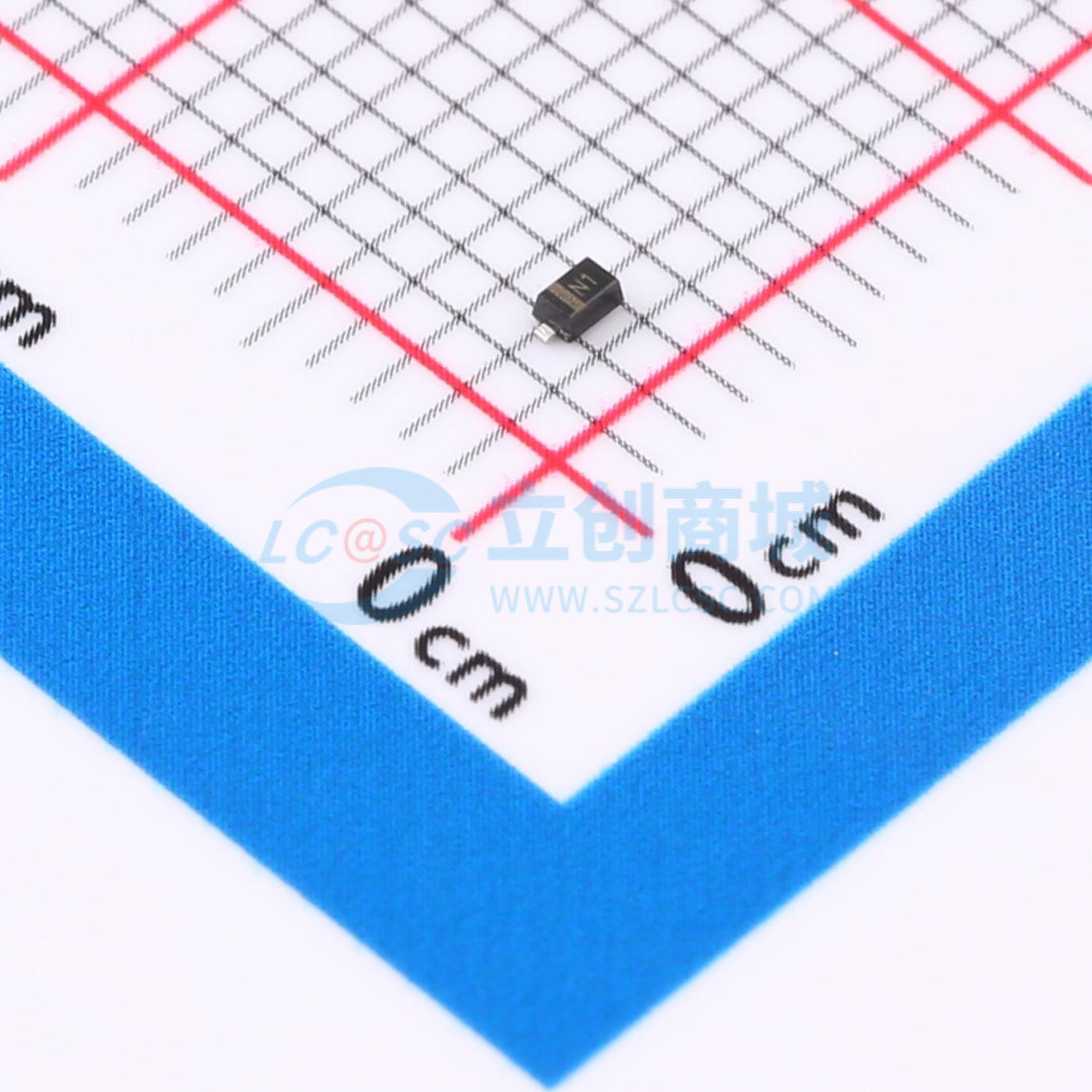

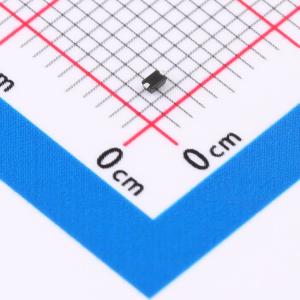

PESD3V3S1UB,115
单向ESD 3.3V截止 峰值脉冲电流：18A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 采用SOD523塑料封装的单向静电放电（ESD）保护二极管，旨在保护一条传输线或数据线免受ESD和其他瞬态现象造成的损坏。
- 品牌名称
- Nexperia(安世)
- 商品型号
- PESD3V3S1UB,115
- 商品编号
- C85377
- 商品封装
- SC-79(SOD-523)
- 包装方式
- 编带
- 商品毛重
- 0.032克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 20V | |
| 峰值脉冲电流(Ipp) | 18A@8/20us | |
| 峰值脉冲功率(Ppp) | 330W@8/20us | |
| 击穿电压 | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 2uA | |
| 通道数 | 单路 | |
| 工作温度 | -65℃~+150℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 207pF |
商品概述
采用SOD523塑料封装的单向静电放电（ESD）保护二极管，旨在保护一条传输线或数据线免受ESD和其他瞬态干扰造成的损坏。
商品特性
- 单线路单向ESD保护
- 低钳位电压：在脉冲峰值电流（IPPM）为18 A时，钳位电压（VCL）为20 V
- 高达30 kV的ESD保护
- 符合IEC 61000-4-5（浪涌）标准；在脉冲持续时间（tp）为8/20 μs时，脉冲峰值电流（IPPM）为18 A
应用领域
- 计算机及外围设备
- 通信系统
- 音频和视频设备
- 数据线
