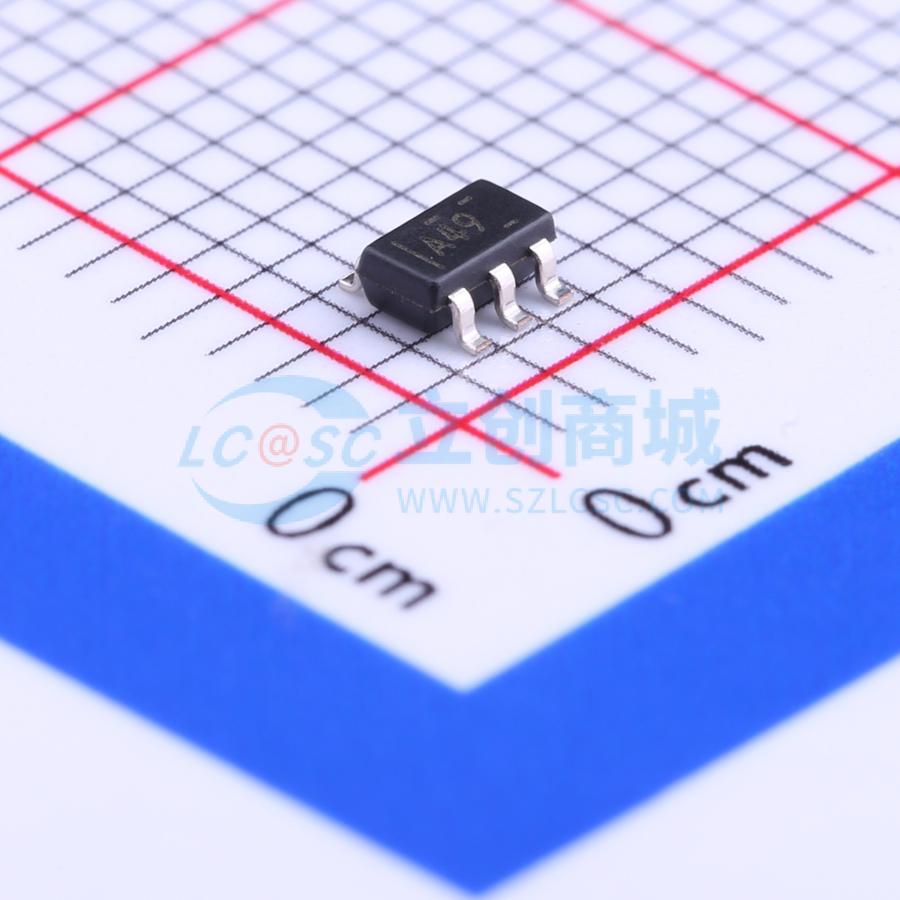

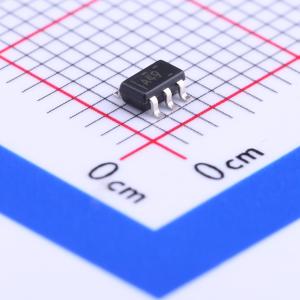

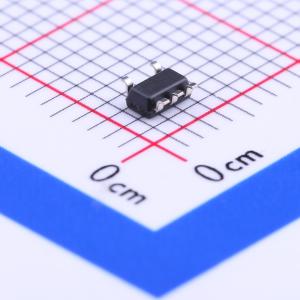

温馨提醒：图片仅供参考，商品以实物为准
OPA349NA/3K
1μA、轨到轨输入/输出CMOS运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- OPA349 单通道、5.5V、70kHz、低静态电流 (1μA)、RRIO 运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- OPA349NA/3K
- 商品编号
- C87804
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 单路 | |
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBP) | 70kHz | |
| 输入失调电压(Vos) | 10mV | |
| 输入失调电压温漂(Vos TC) | 1mV/℃ | |
| 压摆率(SR) | 20V/ms | |
| 输入偏置电流(Ib) | 10pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 1pA | |
| 噪声密度(eN) | 300nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 72dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 1uA | |
| 输出电流 | 8mA | |
| 工作温度 | 0℃~+70℃ | |
| 单电源 | 1.8V~5.5V |
商品概述
OPA349和OPA2349是超低功耗运算放大器，仅需1µA静态电流即可提供70kHz带宽。这些轨到轨输入和输出放大器专为电池供电应用而设计。输入共模电压范围比电源轨高200mV，输出摆幅可接近轨电压350mV以内，从而保持较宽的动态范围。与一些微功耗运算放大器不同，这些器件具有单位增益稳定性，无需外部补偿即可实现宽带宽。OPA349的输入偏置电流较低，允许使用较大的源电阻和反馈电阻。 OPA349可在1.8V至5.5V的电源电压下工作，性能几乎不受影响，即使在电池电量较低的情况下也能确保持续的卓越性能。 OPA349采用微型SOT23 - 5、SC70和SO - 8表面贴装封装。OPA2349双运放采用SOT23 - 8和SO - 8表面贴装封装。这些微型封装非常适合用于高密度应用，如PCMCIA卡、电池组和便携式仪器。 OPA349的工作温度范围为0℃至+70℃。OPA2349的工作温度范围为 - 40℃至+70℃。
商品特性
- 低电源电流：1µA
- 增益带宽：70kHz
- 单位增益稳定
- 低输入偏置电流：10pA（最大值）
- 宽电源范围：1.8V至5.5V
- 输入范围：超出轨电压200mV
- 输出摆幅接近轨电压350mV以内
- 输出驱动电流：8mA
- 开环增益：90dB
- 微型封装：SC70、SOT23 - 5、SOT23 - 8
应用领域
- 电池组和电源
- 便携式电话、寻呼机和相机
- 太阳能供电系统
- 烟雾、气体和火灾检测系统
- 远程传感器
- PCMCIA卡
- 驱动模数（A/D）转换器
- 微功耗滤波器
