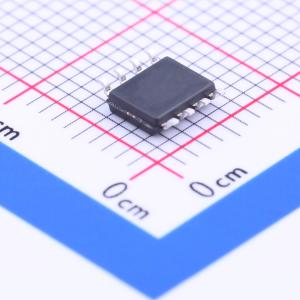

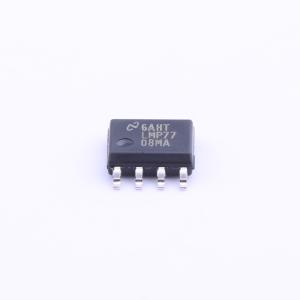

温馨提醒：图片仅供参考，商品以实物为准
LMP7708MAX/NOPB
精密、CMOS输入、轨到轨输入输出、宽电源范围的非补偿放大器
- 描述
- LMP7708 精密 CMOS 输入 RRIO 宽电源电压范围解补偿双通道放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LMP7708MAX/NOPB
- 商品编号
- C90745
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.175克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 2 | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBW) | 14MHz | |
| 输入失调电压(Vos) | 220uV | |
| 输入失调电压温漂(Vos TC) | 5uV/℃ | |
| 压摆率(SR) | 5.9V/us | |
| 输入偏置电流(Ib) | 400pA | |
| 输入失调电流(Ios) | 0.04pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 9nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 138dB | |
| 静态电流(Iq) | 1.5mA | |
| 输出电流 | 42mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 2.7V~12V | |
| 双电源电压(Vee~Vcc) | -4.5V~4.5V | |
| 功能特性 | 去补偿稳定 |
商品概述
LMP7707、LMP7708、LMP7709分别为单路、双路、四路低失调电压去补偿精密放大器，具备轨到轨输入输出特性，均带有CMOS输入级，供电电压范围宽，适合对电压条件不满足常规CMOS器件工作要求的多种应用，采用VIP50技术，可实现CMOS输入级与最高12V供电电压范围的结合，具备轨到轨共模电压能力；独特的轨到轨输入级设计大幅降低了通常出现在轨到轨输入放大器中的共模抑制比毛刺，互补输入级两端均经过修整，减小了NMOS和PMOS之间的失调差异；输出摆幅可达到距离任一电源轨40mV以内，可在低供电电压应用中最大化信号动态范围；器件内置有限的静电放电保护，存储和操作过程中需采取措施防止MOS栅极发生静电损坏；LMP7707提供5引脚SOT-23和8引脚SOIC节省空间封装，LMP7708提供8引脚VSSOP和8引脚SOIC封装，四路LMP7709提供14引脚TSSOP和14引脚SOIC封装，小尺寸封装适合面积受限的印刷电路板和便携式电子设备
商品特性
- 输入失调电压：LMP7707最大为±200μV，LMP7708/LMP7709最大为±220μV
- 输入偏置电流典型值为±200fA，最大不超过±1pA
- 输入电压噪声为9nV/√Hz
- 共模抑制比为130dB，开环增益为130dB
- 工作温度范围为-40℃~125℃
- 增益为10时，增益带宽积为14MHz
- 为去补偿放大器，增益不低于6时即可保持稳定
- 供电电流：LMP7707为715μA，LMP7708为1.5mA，LMP7709为2.9mA
- 供电电压范围为2.7V~12V
- 具备轨到轨输入输出特性
应用领域
- 高阻抗传感器接口
- 电池供电仪器设备
- 高增益放大器
- 数模转换器缓冲
- 仪器放大器
- 有源滤波器
