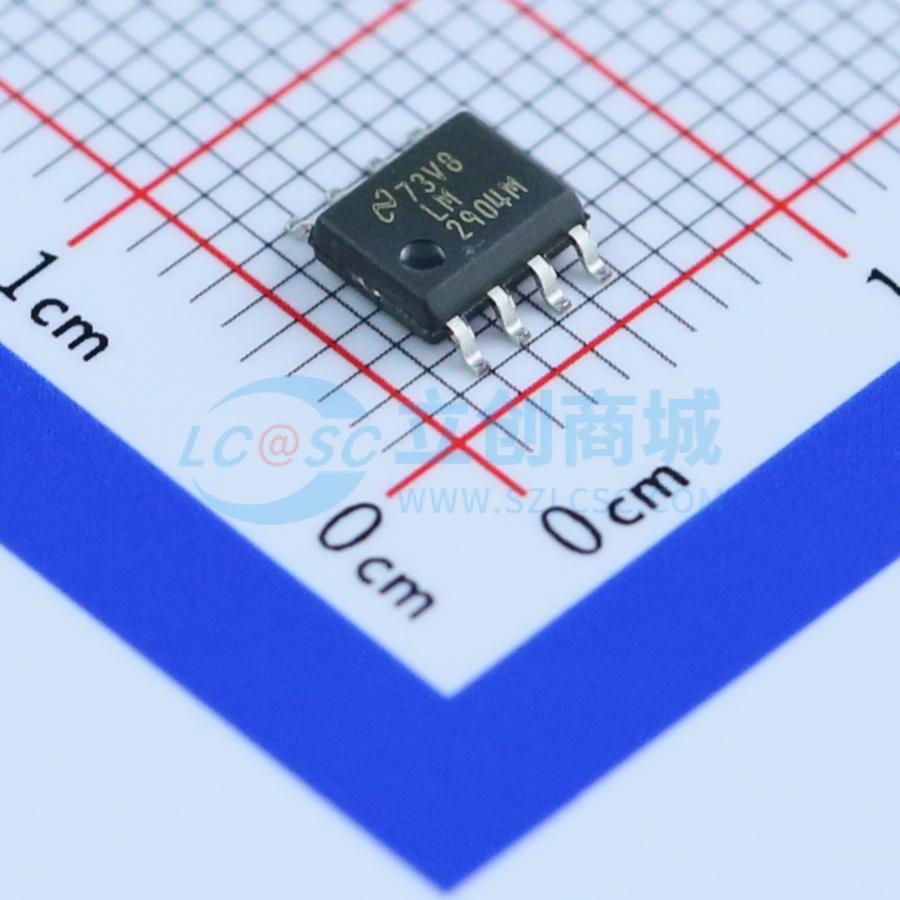

LM2904MX/NOPB

低功耗双运算放大器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: LM2904-N 双通道、26V、1MHz 运算放大器
品牌名称: TI(德州仪器)
商品型号: LM2904MX/NOPB
商品编号: C91545
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.173克(g)

商品参数

	属性	参数值
	商品目录	运算放大器
	放大器数	2
	轨到轨	-
	增益带宽积(GBW)	1MHz
	输入失调电压(Vos)	2mV
	输入失调电压温漂(Vos TC)	7uV/℃
	压摆率(SR)	-
	输入偏置电流(Ib)	250nA
	输入失调电流(Ios)	5nA

	属性	参数值
	输入电压噪声密度(eN)	-
	共模抑制比(CMRR)	85dB
	静态电流(Iq)	500uA
	输出电流	20mA
	工作温度	-40℃~+85℃
	单电源电压	3V~26V
	双电源电压(Vee~Vcc)	1.5V~13V；-13V~-1.5V
	功能特性	内置补偿

商品概述

LMx58-N是低功耗双路运算放大器，该系列包含两个独立的高增益内部频率补偿运算放大器，可在宽电压范围内采用单电源供电运行，也可采用分离式电源供电，低电源电流消耗与电源电压的大小无关，可直接在标准电源电压下操作，可为数字系统提供所需接口电子元件，无需额外±15V电源，有8凸点DSBGA芯片尺寸封装可选。

商品特性

采用内部频率补偿方式实现单位增益
直流电压增益大，可达100dB
单位增益带宽为1MHz，带温度补偿
宽电源电压范围：单电源3V至32V，双电源±1.5V至±16V
超低电源电流消耗为500μA，功耗本质上独立于电源电压
输入失调电压低，为2mV
输入共模电压范围包含接地
差分输入电压范围等于电源电压
输出电压摆幅大
线性模式下，即使单电源供电，输入共模电压范围仍包含接地，输出电压可摆动至地
单位增益交叉频率具有温度补偿特性
输入偏置电流具有温度补偿特性
集成两个内部补偿运算放大器
无需双电源即可工作
允许靠近接地端直接感测，输出端也可接入接地
与所有形式的逻辑兼容
功耗适用于电池供电场景

应用领域

有源滤波器
通用信号调节和放大
4mA至20mA电流环路变送器
传感器放大器
直流增益模块
传统运算放大器电路
单电源系统电路实施
数字系统接口电子元件
压控振荡器(VCO)
