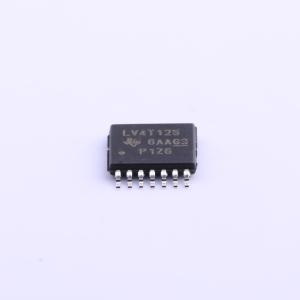

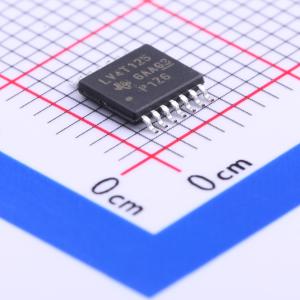

SN74LV4T125PWR

单电源供电，带三态输出的四路缓冲转换器门电路，CMOS 逻辑电平转换器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74LV4T125 具有三态输出 CMOS 逻辑电平位移器的单电源四路缓冲门
品牌名称: TI(德州仪器)
商品型号: SN74LV4T125PWR
商品编号: C90755
商品封装: TSSOP-14
包装方式: 编带
商品毛重: 0.204克(g)

商品参数

商品概述

SN74LV4T125是一款单电源四路缓冲转换器，带三态输出的CMOS逻辑电平转换器，属于低压CMOS缓冲门，工作电压范围较宽，输出电平参考电源电压，可支持1.8V、2.5V、3.3V和5V CMOS电平；输入采用低阈值电路设计，可实现电平上转换，5V耐容输入引脚可支持电平下转换，宽1.8V~5.5V的VCC范围可生成所需输出电平，用于连接控制器或处理器；该器件设计具备8mA电流驱动能力，可减少高驱动输出引发的线路反射、过冲和下冲。

商品特性

支持单电源电压转换，电源电压支持5.0V、3.3V、2.5V、1.8V
工作电压范围为1.8V~5.5V
支持向上电平转换，转换范围涵盖1.2V~1.8V（VCC为1.8V时）、1.5V~2.5V（VCC为2.5V时）、1.8V~3.3V（VCC为3.3V时）、3.3V~5.0V（VCC为5.0V时）
支持向下电平转换，转换范围涵盖3.3V~1.8V（VCC为1.8V时）、3.3V~2.5V（VCC为2.5V时）、5.0V~3.3V（VCC为3.3V时）
逻辑输出电平参考VCC
在3.3V VCC条件下最高可支持50MHz工作
输入引脚可耐受5.5V电压
工作温度范围为-40℃~125℃
提供无铅封装可选，SC-70(RGY)封装尺寸为3.5×3.5×1mm
闩锁性能超过250mA，符合JESD 17标准
ESD性能符合JESD 22测试标准，人体模型测试可达2000V(A114-B，Class II)，机器模型测试可达200V(A115-A)，充电器件模型测试可达1000V(C101)
支持标准逻辑引脚分配
CMOS输出兼容AUP125、LVC125
具备8mA电流驱动能力，可减少高驱动输出引发的线路反射、过冲和下冲

应用领域

平板设备
智能手机
个人电脑
工业领域
汽车领域
便携设备
电信领域

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	-
	输出类型	三态
	工作电压	1.6V~5.5V
	元件数	4
	每个元件位数	1
	通道类型	单向

	属性	参数值
	灌电流(IOL)	16mA
	拉电流(IOH)	16mA
	系列	74LV
	工作温度	-40℃~+125℃
	静态电流(Iq)	20uA
	传播延迟(tpd)	3.2ns@5V,15pF
	功能特性	输出使能；电平转换
