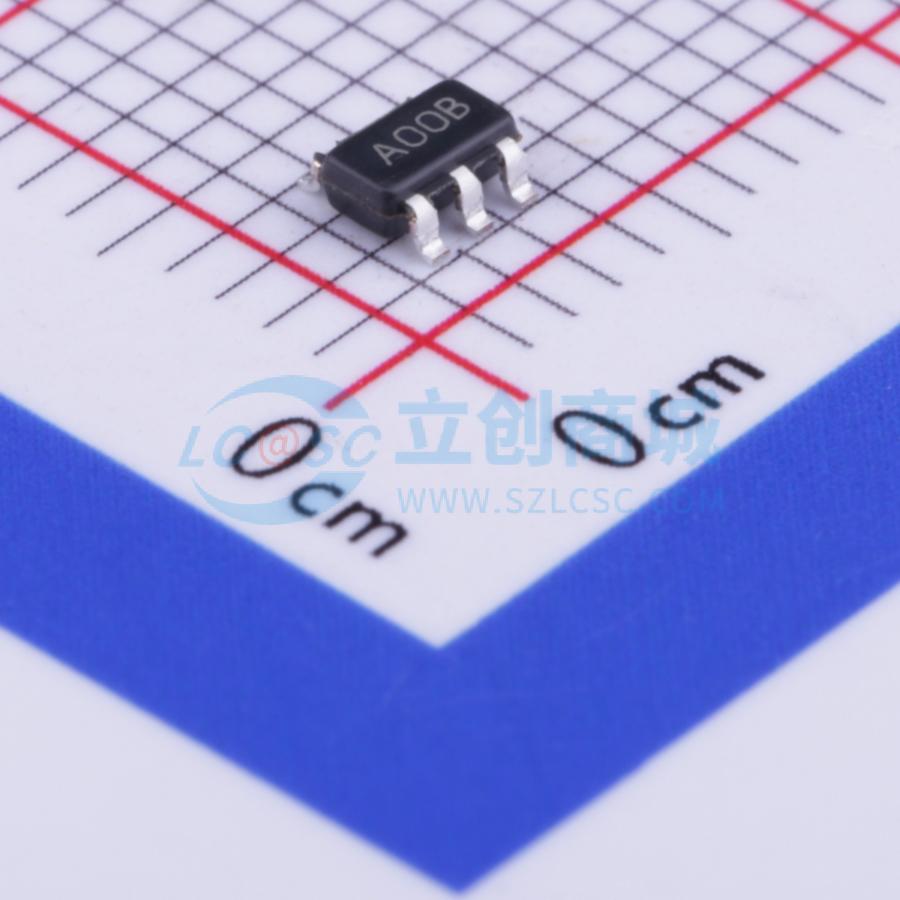

温馨提醒：图片仅供参考，商品以实物为准
LMC7101BIM5X/NOPB
低功耗轨到轨输入输出运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LMC7101 单通道、15.5V、1.1MHz 运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LMC7101BIM5X/NOPB
- 商品编号
- C88037
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 单路 | |
| 最大电源宽度(Vdd-Vss) | 16V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBP) | 1MHz | |
| 输入失调电压(Vos) | 9mV | |
| 输入失调电压温漂(Vos TC) | 1uV/℃ | |
| 压摆率(SR) | 1.1V/us | |
| 输入偏置电流(Ib) | 1nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 0.5pA | |
| 噪声密度(eN) | 37nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 82dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 500uA | |
| 输出电流 | 24mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 2.7V~15.5V |
应用领域
- 移动通信
- 笔记本电脑和平板电脑
- 电池供电产品
- 传感器接口
- 汽车应用（LMC7101Q-Q1）
