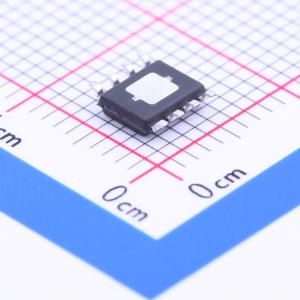

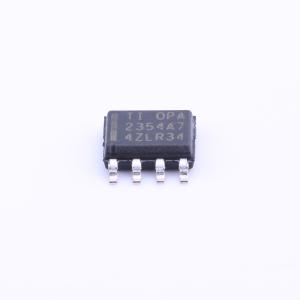

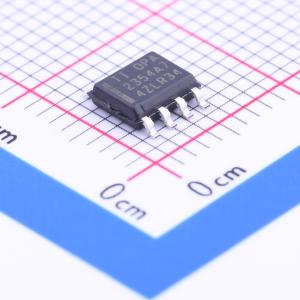

温馨提醒：图片仅供参考，商品以实物为准
OPA2354AIDDA
250 MHz，轨到轨输入/输出，CMOS 运算放大器
- 描述
- OPA2354 250MHz 轨到轨 I/O CMOS 双路运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- OPA2354AIDDA
- 商品编号
- C87976
- 商品封装
- HSOP-8-EP
- 包装方式
- 管装
- 商品毛重
- 0.223克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 2 | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBW) | 100MHz | |
| 输入失调电压(Vos) | 8mV | |
| 输入失调电压温漂(Vos TC) | 10uV/℃ | |
| 压摆率(SR) | 150V/us | |
| 输入偏置电流(Ib) | 50pA | |
| 输入失调电流(Ios) | 1pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 6.5nV/√Hz@1MHz | |
| 共模抑制比(CMRR) | 80dB | |
| 静态电流(Iq) | 4.9mA | |
| 输出电流 | 100mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 2.7V~5.5V | |
| 双电源电压(Vee~Vcc) | -2.75V~-1.25V；1.25V~2.75V | |
| 功能特性 | 内置补偿 |
商品概述
OPAx354是250MHz轨至轨I/O CMOS高速电压反馈运算放大器，专为视频应用和其他需要宽带宽的应用设计，单位增益稳定，可输出大电流，静态电流为每通道4.9mA，针对2.5V至5.5V的单电源或双电源供电运行进行优化，共模输入范围超出电源供电范围，电源轨的输出摆幅在100mV以内，支持宽动态范围，对于需要100mA完全连续输出电流的应用可选择对应封装版本，多通道版本采用完全独立的电路，可将串扰降到最低并消除相互干扰，额定扩展工作温度范围为-40℃至+125℃，不同通道版本分别提供多种封装形式。
商品特性
- 单位增益带宽250MHz，增益带宽100MHz
- 压摆率150V/μs
- 低噪声，参数为6.5nV√Hz
- 支持轨至轨I/O
- 输出电流大于100mA
- 视频性能出色，差分增益0.02，差分相位0.09°
- 0.1dB增益平坦度可达40MHz
- 输入偏置电流低至3pA
- 静态电流为4.9mA
- 具备热关断功能
- 电源电压范围为2.5V至5.5V
- 提供MicroSIZE和PowerPAD封装
应用领域
- 视频处理
- 超声波应用
- 光网络、可调激光器
- 光电二极管跨阻放大器
- 有源滤波器
- 高速积分器
- 模数A/D转换器输入缓冲器
- 数模D/A转换器输出放大器
- 条形码扫描器
- 通信领域
