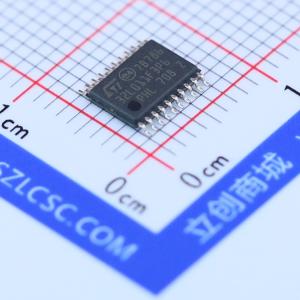

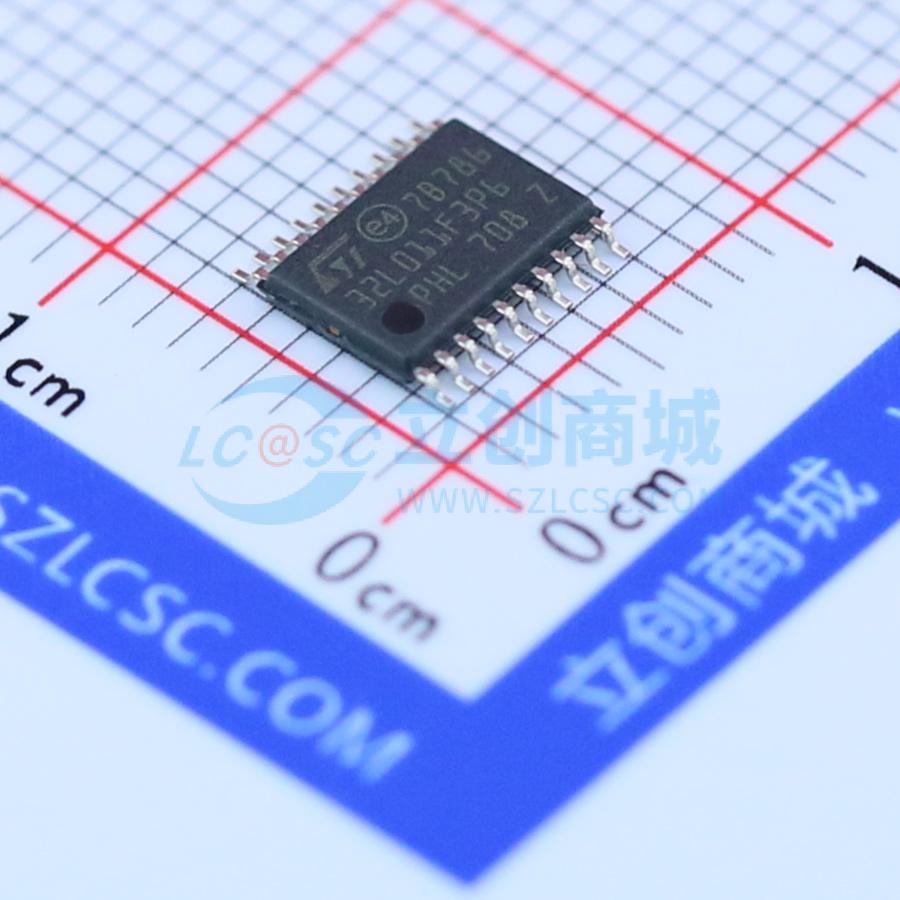

STM32L011F3P6
超低功耗Arm Cortex-M0+ MCU，具有8-KB Flash存储器和32 MHz CPU
- 品牌名称
- ST(意法半导体)
- 商品型号
- STM32L011F3P6
- 商品编号
- C87902
- 商品封装
- TSSOP-20
- 包装方式
- 管装
- 商品毛重
- 0.216克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | ARM Cortex-M0+ | |
| CPU最大主频 | 32MHz | |
| CPU位数 | 32 Bit | |
| 程序存储容量 | 8KB | |
| 程序存储器类型 | FLASH | |
| RAM容量 | 2KB |
| 属性 | 参数值 | |
|---|---|---|
| EEPROM容量 | 512Byte | |
| I/O数量 | 16 | |
| ADC(位数) | 12bit | |
| 振荡器类型 | 内置 | |
| 工作电压 | 1.65V~3.6V | |
| 工作温度 | -40℃~+85℃ |
商品概述
STM32L011x3和STM32L011x4是接入级超低功耗32位微控制器，基于ARM Cortex-M0+内核，配备最高16KB Flash、2KB SRAM、512B EEPROM和ADC。
商品特性
- 超低功耗平台：电源电压范围1.65V至3.6V，工作温度范围-40℃至125℃；待机模式功耗0.23μA（2个唤醒引脚），停止模式功耗0.29μA（16条唤醒线），停止模式+RTC+2KB RAM保持功耗0.54μA；运行模式功耗低至76μA/MHz；唤醒时间5μs（从Flash存储器）；12位ADC转换在10ksps时功耗41μA。
- 核心：ARM 32位Cortex-M0+，频率范围32kHz至32MHz。
- 复位和电源管理：超安全低功耗BOR（掉电复位），具有5个可选阈值；超低功耗POR/PDR；可编程电压检测器（PVD）。
- 时钟源：0至32MHz外部时钟；用于RTC的32kHz振荡器（带校准）；高速内部16MHz工厂微调RC（±1%）；内部低功耗37kHz RC；内部多速低功耗65kHz至4.2MHz RC；用于CPU时钟的PLL；预编程引导加载程序（支持USART、SPI）。
- 开发支持：支持串行线调试；最多28个快速I/O（23个I/O耐受5V）。
- 存储器：最高16KB带ECC的Flash存储器；2KB RAM；512B带ECC的数据EEPROM；20字节备份寄存器；扇区读写保护。
- 丰富的模拟外设：12位ADC（1.14Msps，最多10通道，低至1.65V）；2个超低功耗比较器（窗口模式和唤醒能力，低至1.65V）。
- 其他外设：5通道DMA控制器（支持ADC、SPI、I2C、USART、定时器）；4个外设通信接口（1个USART（ISO7816、IrDA）、1个UART（低功耗）、1个SPI（16Mbits/s）、1个I2C（SMBus/PMBus））；7个定时器（1个16位带最多4通道、1个16位带最多2通道、1个16位超低功耗定时器、1个SysTick、1个RTC、2个看门狗（独立/窗口））；CRC计算单元；96位ID；所有封装均为ECOPACK2。
