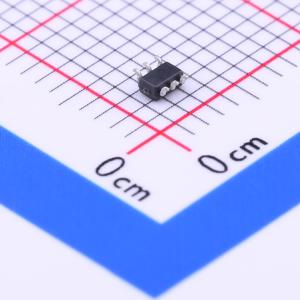

ESDA6V1-5W6
单向ESD 3V截止 峰值浪涌电流：200mA
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 用于数据保护的TRANSIL阵列
- 品牌名称
- ST(意法半导体)
- 商品型号
- ESDA6V1-5W6
- 商品编号
- C87908
- 商品封装
- SOT-323-6L
- 包装方式
- 编带
- 商品毛重
- 0.34克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 3V | |
| 钳位电压 | 6.1V | |
| 峰值脉冲电流(Ipp) | 200mA | |
| 峰值脉冲功率(Ppp) | 100W | |
| 击穿电压 | 6.1V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 五路 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 50pF |
商品概述
ESDAxxxWx 是单片式抑制器，旨在保护连接到数据和传输线路的组件免受静电放电（ESD）影响。 这些器件在正瞬变时将电压钳位至略高于逻辑电平电源的位置，在负瞬变时将电压钳位至低于地电位一个二极管压降的位置。
商品特性
- 2 至 5 个单向瞬态抑制（Transil）功能
- 击穿电压：VBR 最小为 6.1 V 和 25 V
- 低泄漏电流：<1 μA
- 典型 PCB 面积非常小，<4.2 mm²
应用领域
- 计算机
- 打印机
- 通信系统
- 手机及配件
- 有线和无线电话机
- 机顶盒
