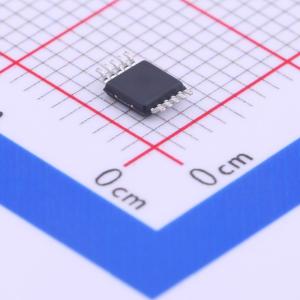

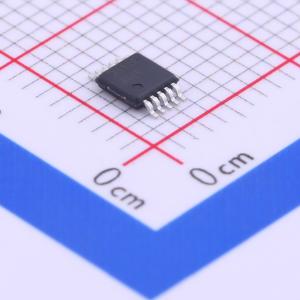

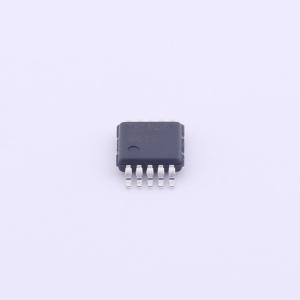

AP6015-M10G-13
降压型 800mA 2.5V~5.5V
- 描述
- AP6015是一款高效率的同步降压转换器,适用于由1节锂离子电池或2至3节镍镉/镍氢/碱性电池供电的系统。其输入电压范围为2.5V到5.5V,输出电压范围为0.8V到VIN,最大输出电流为800mA。该转换器采用同步整流技术,具有高达94%的效率,内置N沟道和P沟道功率MOSFET开关。工作温度范围为-40°C到85°C。
- 品牌名称
- DIODES(美台)
- 商品型号
- AP6015-M10G-13
- 商品编号
- C87973
- 商品封装
- MSOP-10
- 包装方式
- 编带
- 商品毛重
- 0.213克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.5V~5.5V | |
| 输出电压 | - | |
| 输出电流 | 800mA | |
| 开关频率 | 800kHz~1.2MHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | - | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 过流保护；工作状态指示 |
商品概述
AP6015是低噪声电流模式同步降压DC - DC转换器系列中的首款器件。它非常适合由单节锂离子电池或2至3节镍镉/镍氢/碱性电池供电的系统。AP6015是一款集成了N沟道和P沟道功率MOSFET开关的同步PWM转换器。与异步拓扑相比，同步整流具有更高效率和减少元件数量的优点。1MHz的高工作频率允许使用小型电感器和电容器，从而减小了PCB面积。在关机时，待机电流降至1μA或更低。AP6015采用10引脚MSOP封装，工作的自由空气温度范围为 - 40℃至85℃。
商品特性
- 高效同步降压转换器，效率大于94%
- 电流模式操作，实现更快的瞬态响应和更好的环路稳定性
- 2.5V至5.5V的工作输入电压范围
- 可调输出电压范围从0.8V到输入电压
- 固定输出电压选项：1.8V、2.5V和3.3V
- 高达800mA的输出电流
- 在宽负载电流范围内具有高效率
- PWM操作模式
- 内部软启动功能
- 典型静态电流为150μA
- MSOP - 10L：采用“绿色”模塑料（无溴、锑）
- 无铅表面处理/符合RoHS标准
应用领域
- 移动手机
- 个人数字助理、超移动个人电脑
- 便携式媒体播放器、数码静态/视频相机
- 基于USB的DSL调制解调器
- LAN/WLAN/WPAN/WWAN模块
