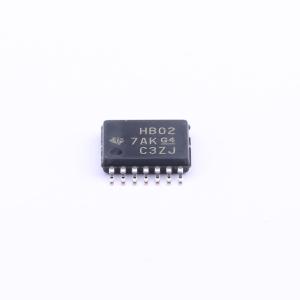

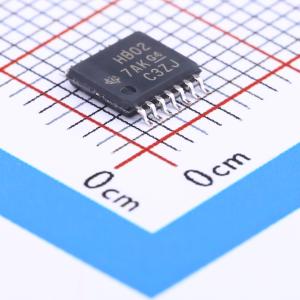

温馨提醒：图片仅供参考，商品以实物为准
SN74AHCT02PWR
四路2输入正或非门
- 描述
- SN74AHCT02 具有 TTL 兼容型 CMOS 输入的 4 通道、双输入、4.5V 至 5.5V 或非门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74AHCT02PWR
- 商品编号
- C87964
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.204克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 或非门 | |
| 门电路数量 | 4 | |
| 工作电压 | 4.5V~5.5V | |
| 静态电流(Iq) | 2uA | |
| 灌电流(IOL) | 8mA | |
| 拉电流(IOH) | 8mA | |
| 输入高电平(VIH) | 2V | |
| 输入低电平(VIL) | 800mV |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | 4.4V；3.8V | |
| 输出低电平(VOL) | 440mV；100mV | |
| 系列 | 74AHCT系列 | |
| 传播延迟(tpd) | 7.5ns@5V,50pF | |
| 工作温度 | -40℃~+85℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | - | |
| 输入类型 | TTL兼容CMOS | |
| 输出类型 | 推挽式 |
商品概述
该器件包含四个独立的2输入或非门，在正逻辑下实现布尔功能Y = 非A · 非B 或 Y = 非(A + B)，现有SN54AHCT02、SN74AHCT02两个系列，对应多种不同封装类型，标识为NC的引脚无内部连接
商品特性
- 输入兼容TTL电压
- 闭锁性能超过250mA，符合JESD 17规范
- ESD防护性能符合JESD 22规范，人体模型可达2000V(A114-A)，机器模型可达200V(A115-A)，充电器件模型可达1000V(C101)
- 最大额定电源电压范围为-0.5V~7V
- 最大额定输入电压范围为-0.5V~7V
- 最大额定输出电压范围为-0.5V~VCC + 0.5V
- 输入钳位电流（VI<0时）为-20mA
- 输出钳位电流（VO<0或VO>VCC时）为±20mA
- 连续输出电流（VO在0至VCC范围内）为±25mA
- 流过VCC或GND的连续电流为±50mA
- 不同封装对应热阻抗参数：D封装86℃/W，DB封装96℃/W，DGV封装127℃/W，N封装80℃/W，NS封装76℃/W，PW封装113℃/W，RGY封装47℃/W
- 存储温度范围为-65℃~150℃
- 所有未使用输入必须接至VCC或GND，才可保证器件正常工作
- 超出最大额定值的应力可能会造成器件永久损坏，该参数仅为应力额定值，不保证器件在超出推荐工作条件的场景下可正常工作，长时间暴露在最大额定条件下可能影响器件可靠性
