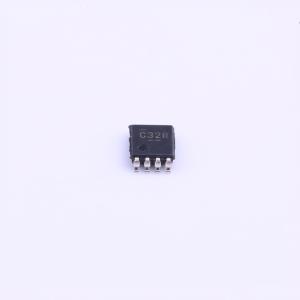

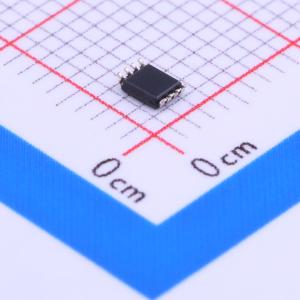

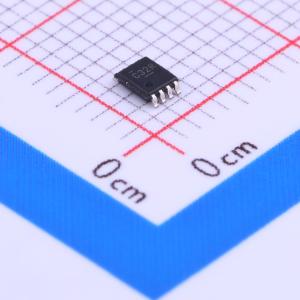

SN74LVC2G32DCUR
双2输入正或门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74LVC2G32 双通道、双输入、1.65V 至 5.5V、32mA 驱动强度或门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LVC2G32DCUR
- 商品编号
- C91874
- 商品封装
- VSSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.16克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 或门 | |
| 门电路数量 | 2 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 10uA | |
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | 24mA | |
| 输入高电平(VIH) | 2V；1.7V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 800mV；700mV | |
| 输出高电平(VOH) | 1.9V；2.4V；1.2V；3.8V | |
| 输出低电平(VOL) | 550mV；300mV；400mV；450mV | |
| 系列 | 74LVC系列 | |
| 传播延迟(tpd) | 3.8ns@3.3V | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | 局部关断模式；过压容忍输入；带电插入保护；后驱动保护 |
商品概述
SN74LVC2G32是一款双2输入正或门，针对1.65V至5.5V的VCC工作电压设计，可实现正逻辑下Y=A+B或Y=A·B非的布尔功能。该器件采用将裸片作为封装的封装技术，完全符合部分掉电应用的规格要求，关断电路可在器件断电时禁用输出，防止有害反向电流流过器件造成损坏。
商品特性
- 支持5V VCC工作
- 输入可承受最高5.5V电压
- 在3.3V条件下最大传输延迟tpd为3.8ns
- 低功耗，ICC最大为10μA
- 3.3V条件下输出驱动能力为±24mA
- VCC=3.3V、环境温度25℃条件下，典型输出接地反弹VOLP小于0.8V
- VCC=3.3V、环境温度25℃条件下，典型输出VOH下冲VOHV大于2V
- Ioff支持热插拔、部分掉电模式和反向驱动保护
- 可作为电平转换器，将最高5.5V的输入转换至VCC电平
- 闩锁性能超过100mA，符合JESD 78 II类规范
- ESD防护符合JESD 22标准，人体模型可达2000V，带电器件模型可达1000V
- 提供NanoFree封装
应用领域
- 电平下移转换
- 逻辑或运算
