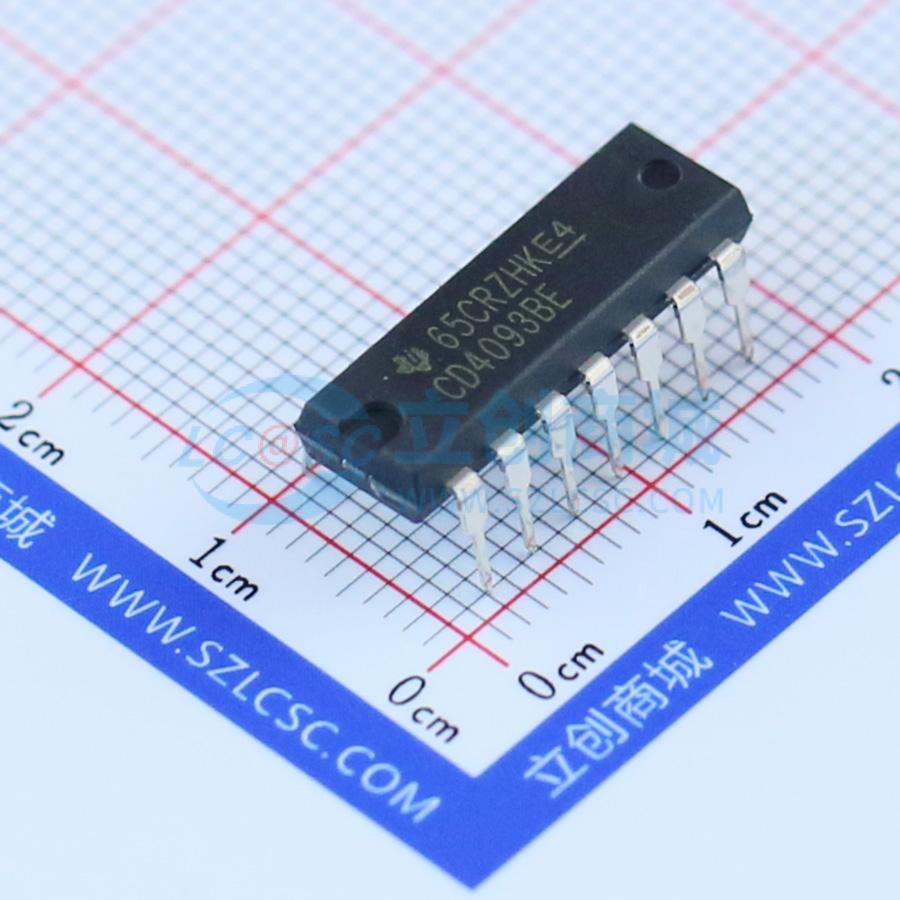

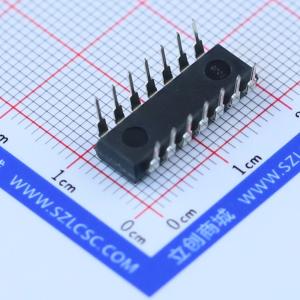

温馨提醒：图片仅供参考，商品以实物为准
CD4093BE
四路二输入与非施密特触发器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CD4093B 具有施密特触发输入的 4 通道、双输入、3V 至 18V 与非门
- 品牌名称
- TI(德州仪器)
- 商品型号
- CD4093BE
- 商品编号
- C96504
- 商品封装
- DIP-14
- 包装方式
- 管装
- 商品毛重
- 1.84克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门 | |
| 通道数 | 4 | |
| 工作电压 | 3V~18V | |
| 静态电流(Iq) | 4uA | |
| 灌电流(IOL) | 3.4mA | |
| 拉电流(IOH) | 3.4mA | |
| 输入高电平(VIH) | 3.6V~10.8V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | - | |
| 输出高电平(VOH) | 4.95V~5V；9.95V~10V；14.95V~15V | |
| 输出低电平(VOL) | 50mV | |
| 系列 | 4000B系列 | |
| 传播延迟(tpd) | 130ns@15V,50pF | |
| 工作温度 | -55℃~+125℃ | |
| 输入通道数 | 2 |
应用领域
- 波形和脉冲成形器
- 高噪声环境系统
- 单稳态多谐振荡器
- 无稳态多谐振荡器
- NAND 逻辑
