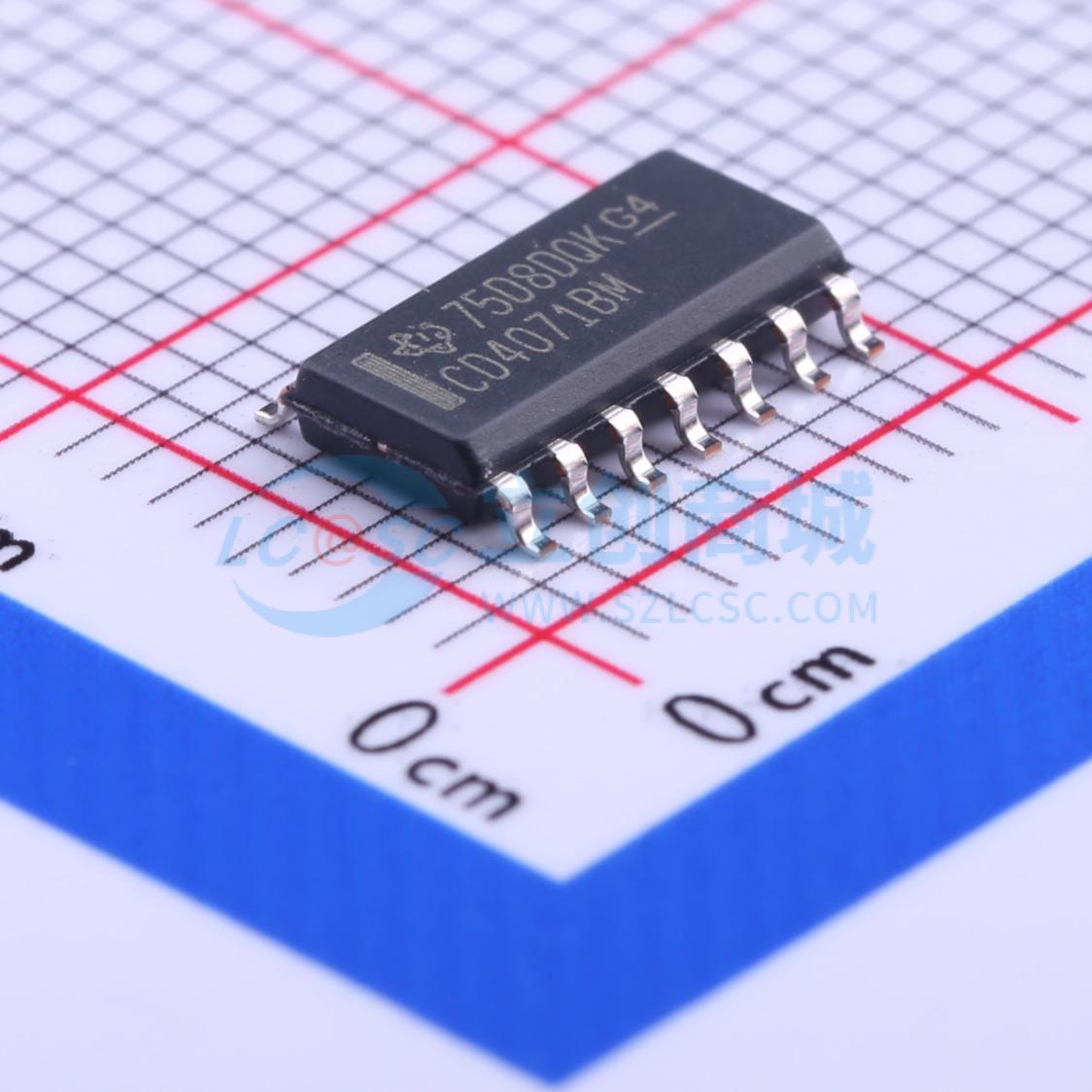

CD4071BM96实物图
  • CD4071BM96商品缩略图
  • CD4071BM96商品缩略图
  • CD4071BM96商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

CD4071BM96

CMOS或门

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
CD4071B 4 通道、双输入、3V 至 18V 或门
品牌名称
TI(德州仪器)
商品型号
CD4071BM96
商品编号
C97039
商品封装
SOIC-14​
包装方式
编带
商品毛重
0.264克(g)

商品参数

属性参数值
商品目录逻辑门
逻辑类型或门
门电路数量4
工作电压3V~18V
静态电流(Iq)1uA
灌电流(IOL)3.4mA
拉电流(IOH)3.4mA
输入高电平(VIH)3.5V~11V
属性参数值
输入低电平(VIL)1.5V~4V
输出高电平(VOH)9.95V;4.95V;14.95V
输出低电平(VOL)50mV
系列4000B系列
传播延迟(tpd)60ns@10V,50pF
工作温度-55℃~+125℃
每门输入数量2
功能特性-

商品概述

这是额定电压20V的高压型CMOS或门,包含CD4071B四路2输入或门、CD4072B双路4输入或门、CD4075B三路3输入或门,可直接实现正逻辑或功能,补充现有CMOS门系列,提供多种封装选择,包括14引脚密封双列直插陶瓷封装、14引脚双列直插塑料封装、14引脚小外形封装、14引脚薄缩减小外形封装。

商品特性

  • 中速运行,VDD=10V时典型传输延迟tpLH、tPHL为60ns
  • 在20V电压下完成100%静态电流测试
  • 全封装温度范围下,18V电压时最大输入电流为1μA;25℃、18V电压下最大输入电流为100nA
  • 输出特性标准化、对称
  • 全封装温度范围下噪声容限:VDD=5V时为1V,VDD=10V时为2V,VDD=15V时为2.5V
  • 提供5V、10V、15V参数额定值
  • 符合B系列CMOS器件描述的相关标准要求
  • 直流电源电压范围(相对于VSS端)为-0.5V~+20V
  • 所有输入的电压范围为-0.5V~VDD+0.5V
  • 任意单个输入的直流输入电流最大为10mA
  • 封装功耗:环境温度-55℃~+100℃时最大为500mW;环境温度+100℃~+125℃时按12mW/℃线性降额至200mW
  • 全封装温度范围下,每个输出晶体管的器件功耗最大为100mW
  • 工作温度范围为-55℃~+125℃
  • 存储温度范围为-65℃~+150℃
  • 焊接时引脚最高温度为+265℃,测试条件为距离壳体1.59±0.79mm,持续时间最长10s
