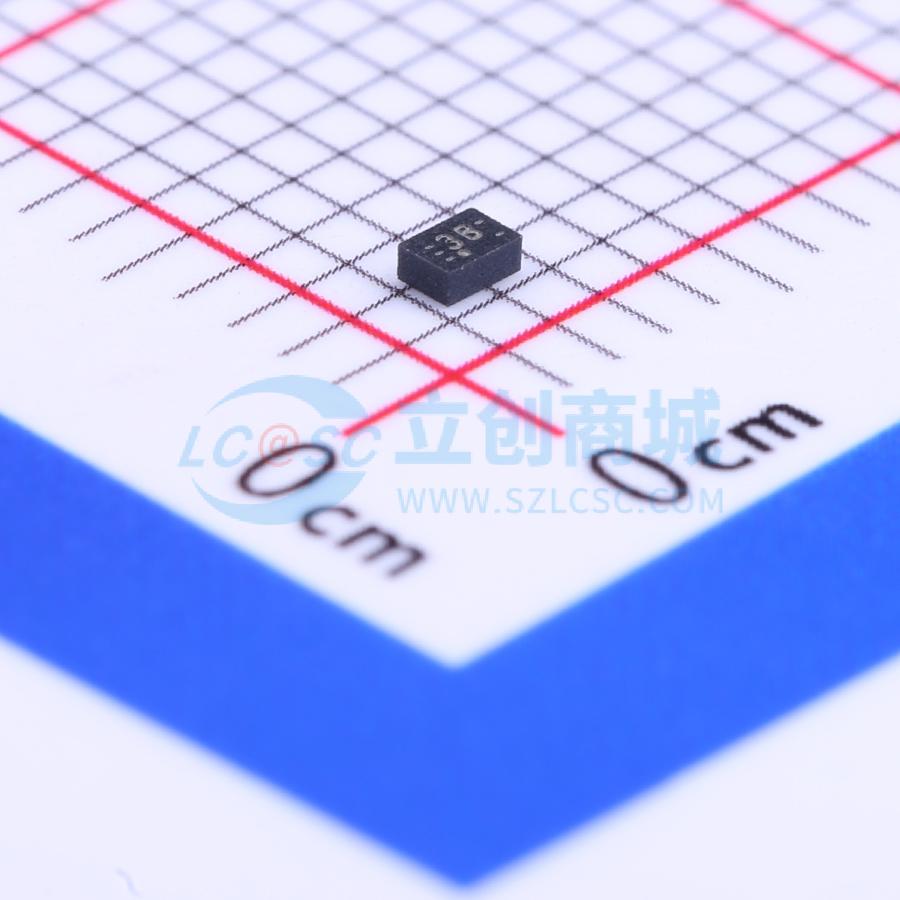

TPD4S012DRYR

单向ESD 5.5V截止峰值脉冲电流：3A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPD4S012 适用于 USB 接口且具有 15V 耐受 Vbus 的四通道 0.8pF、5.5V、±10kV ESD 保护二极管
品牌名称: TI(德州仪器)
商品型号: TPD4S012DRYR
商品编号: C96506
商品封装: SON-6(1x1.5)
包装方式: 编带
商品毛重: 0.024克(g)

商品参数

商品概述

TPD4S012是一款基于四通道瞬态电压抑制器（TVS）的静电放电（ESD）保护二极管阵列，适用于USB充电器和USB即插即用（OTG）接口。 TPD4S012提供符合IEC 61000 - 4 - 2标准的系统级ESD保护，在VBUS线上具有15的耐受能力。由于其在VBUS线上的高电压耐受能力和小型直通式封装，该器件非常适合为USB充电器和OTG应用提供电路保护。

商品特性

所有引脚集成ESD钳位
USB信号引脚（D+、D–、ID）
0.8 pF线路电容
支持超过480 Mbps的数据速率
符合IEC 61000 - 4 - 2 ESD保护（4级接触）
±10 kV IEC 61000 - 4 - 2接触放电
符合IEC 61000 - 4 - 5浪涌标准
3 A峰值脉冲电流

应用领域

手机
数码相机
全球定位系统（GPS）
个人数字助理（PDA）
便携式计算机

优惠活动

购买数量

(5000个/圆盘，最小起订量 5 个)

个

起订量：5 个5000个/圆盘

总价金额：

￥ 0.00

近期成交100+单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	单向
	反向截止电压(Vrwm)	5.5V
	钳位电压	-
	峰值脉冲电流(Ipp)	3A@8/20us
	峰值脉冲功率(Ppp)	60W@8/20us

	属性	参数值
	击穿电压	9V；24V
	通道数	四路
	工作温度	-40℃~+85℃
	防护等级	IEC 61000-4-2
	类型	ESD
	Cj-结电容	0.8pF；11pF
