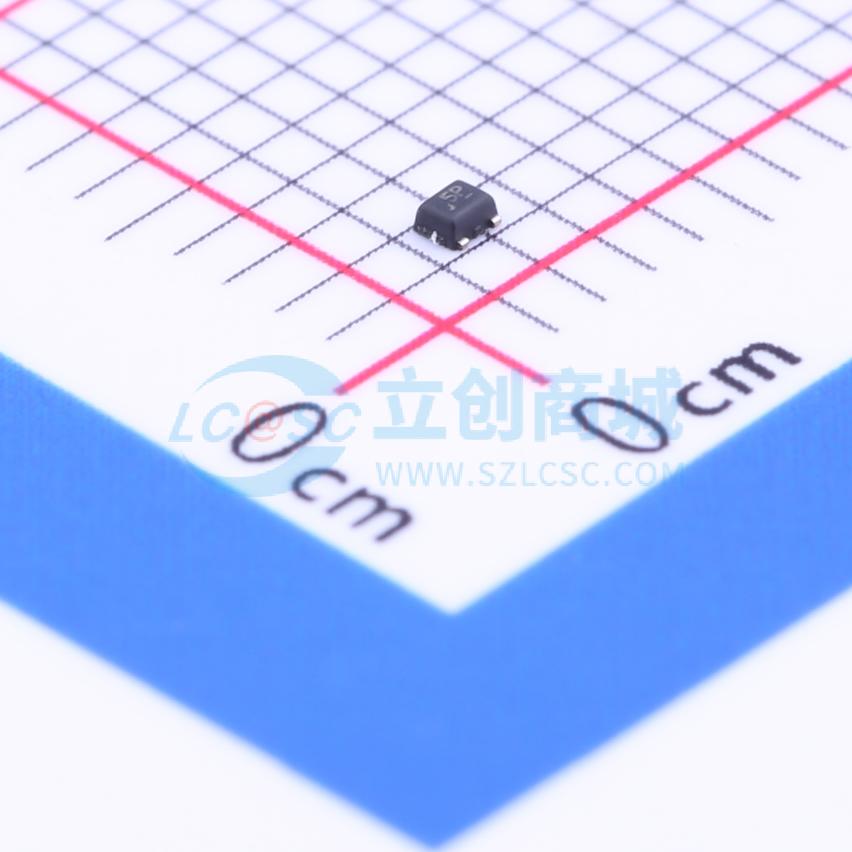

温馨提醒：图片仅供参考，商品以实物为准

TPD2EUSB30DRTR

单向ESD 5.5V截止峰值脉冲电流：5A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPD2EUSB30 适用于 USB 3.0 且具有 5A 浪涌额定值的双通道 0.7pF、5.5V ±8kV ESD 保护二极管
品牌名称: TI(德州仪器)
商品型号: TPD2EUSB30DRTR
商品编号: C97502
商品封装: SOT(9x3)
包装方式: 编带
商品毛重: 0.4克(g)

商品参数

商品概述

TPD2EUSB30、TPD2EUSB30A 和 TPD4EUSB30 是基于 2 通道和 4 通道瞬态电压抑制器 (TVS) 的静电放电 (ESD) 保护二极管阵列。TPDxEUSB30/A 器件能够承受 IEC 61000-4-2 国际标准（接触放电）规定的最高级别的 ESD 冲击。这些器件还符合 IEC 61000-4-5（浪涌）规范，具有 5 A（8/20 μs）的峰值脉冲电流额定值。 TPD2EUSB30A 具有低至 4.5 V 的直流击穿电压。低电容、低击穿电压和低动态电阻使 TPD2EUSB30A 成为高速差分 I/O 的优质保护器件。 TPD2EUSB30 和 TPD2EUSB30A 采用节省空间的 DRT（1 mm x 1 mm）封装。TPD4EUSB30 采用节省空间的 DQA（2.5 mm x 1.0 mm）封装。

商品特性

支持 USB 3.0 数据速率（5 Gbps）
IEC 61000-4-2 ESD 保护（4 级接触放电）
IEC 61000-4-5 浪涌保护
- 5 A（8/20 μs）
低电容
- DRT：0.7 pF（典型值）
- DQA：0.8 pF（典型值）
动态电阻：0.6 Ω（典型值）
节省空间的 DRT、DQA 封装
直通式引脚映射

应用领域

笔记本电脑
机顶盒
DVD 播放器
媒体播放器
便携式计算机

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交100+单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	单向
	反向截止电压(Vrwm)	5.5V
	钳位电压	8V
	峰值脉冲电流(Ipp)	5A@8/20us
	峰值脉冲功率(Ppp)	45W

	属性	参数值
	击穿电压	7V
	通道数	双路
	工作温度	-40℃~+85℃
	防护等级	IEC 61000-4-5；IEC 61000-4-2
	类型	ESD
	Cj-结电容	0.7pF
