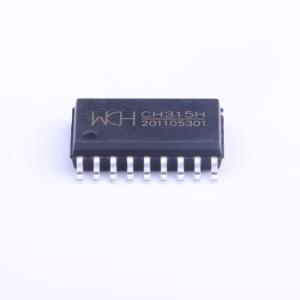

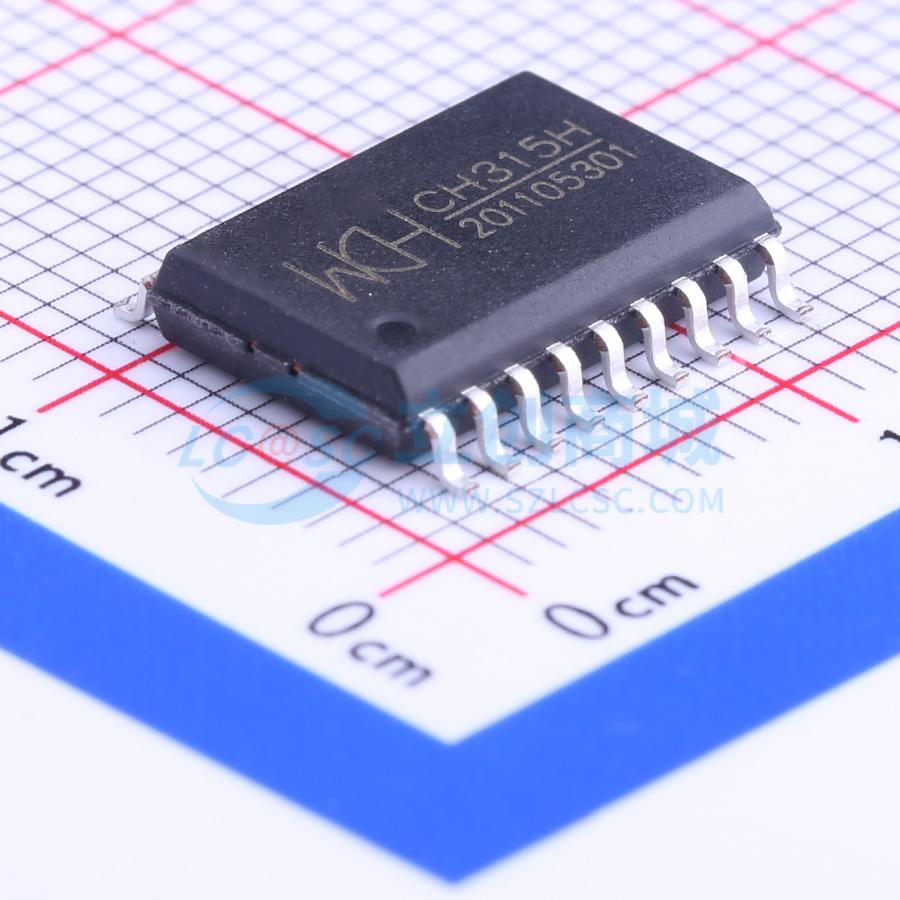

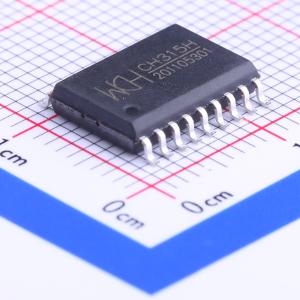

CH315H

CH315G/D是USB延长线控制芯片，用于USB信号的实时中转和传输距离扩展。CH315H是USB信号隔离控制芯片，用于USB总线的光电隔离器或者磁电隔离器。CH315支持全速和低速USB传输，支持USB设备动态插拔。该芯片可直接使用USB电源，支持5V或3.3V电源电压。CH315G/D可使用5类或超5类非屏蔽双绞线，其传输距离与传输线质量有关，低速USB信号传输距离不小于200米，全速USB信号传输距离不小于75米。CH315H支持高速光耦或磁耦，隔离电压由隔离器决定。该方案为纯硬件，对USB协议完全透明，无需额外驱动程序，支持自动识别USB速度及设备连接状态。

• 支持12Mbps全速USB传输和1.5Mbps低速USB传输，兼容USB V2.0。
• 支持USB控制传输、批量传输、中断传输、同步/等时传输。
• 自动识别USB全速或USB低速。
• 同一芯片可配置为上位机模式或下位机模式，分别连接USB主机和USB设备。
• 下位机自动检测USB设备的连接和断开，上位机自动模拟USB设备的连接和断开。
• 内置USB信号线的阻抗匹配串联电阻、USB设备端的上拉电阻、USB主机端的下拉电阻。
• 内置锁相环和12MHz频率的USB时钟，无需外部晶体或晶振，外围电路简单。
• 纯硬件解决方案，对USB协议完全实时和透明，无需安装任何驱动程序，支持Windows、Linux及Android等操作系统。
• 内置3.3V电源稳压器，支持5V电源电压和3.3V电源电压。
• 提供SOP14、QFN20和SOP18无铅封装，兼容RoHS标准。
