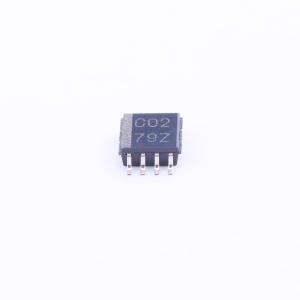

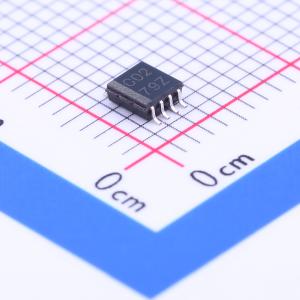

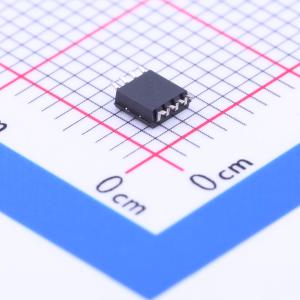

SN74LVC2G02DCTR
双路二输入正或非门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74LVC2G02 2 通道、2 输入、1.65V 至 5.5V 或非门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LVC2G02DCTR
- 商品编号
- C94600
- 商品封装
- MSOP-8-2.8mm
- 包装方式
- 编带
- 商品毛重
- 0.9克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 或非门 | |
| 门电路数量 | 2 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 10uA | |
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | 32mA | |
| 输入高电平(VIH) | 1.7V~2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | - | |
| 输出高电平(VOH) | 1.9V；2.4V；2.3V；1.2V；3.8V | |
| 输出低电平(VOL) | 550mV；300mV；400mV；450mV | |
| 系列 | 74LVC系列 | |
| 传播延迟(tpd) | 4.4ns@5V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | 局部关断模式 |
商品概述
这是一款双2输入正或非门，型号为SN74LVC2G02，工作电源电压范围为1.65V~5.5V，采用正逻辑实现布尔功能Y = 非(A+B) 或 Y = (非A)×(非B)，支持部分掉电模式操作，Ioff电路可在器件掉电时禁用输出，防止有害电流回流经过器件造成损坏。
商品特性
- 提供NanoFree封装
- 支持5V Vcc工作
- 输入可承受最高5.5V电压
- 3.3V下最大传输延迟tpd为4.9ns
- 低功耗，最大电源电流Icc为10μA
- 3.3V下输出驱动电流为±24mA
- Vcc=3.3V、环境温度TA=25℃时，典型输出地弹VOLP小于0.8V
- Vcc=3.3V、环境温度TA=25℃时，典型输出VOH下冲VOHV大于2V
- Ioff支持部分掉电模式操作
- 闩锁性能超过100mA，符合JESD 78 II类规范
- ESD防护符合JESD 22标准
- 人体模型ESD防护可达2000V，带电器件模型ESD防护可达1000V
- 内置有限ESD防护，存储或操作过程中需采取措施防止静电损坏MOS门
