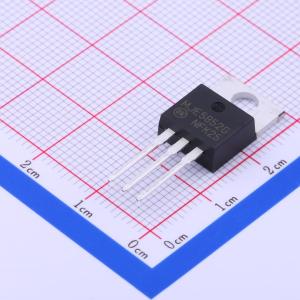

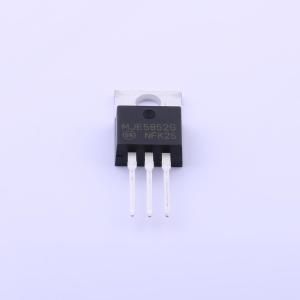

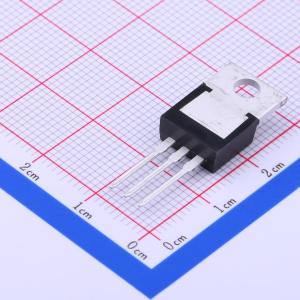

温馨提醒：图片仅供参考，商品以实物为准
MJE5852G
PNP 8A 400V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 适用于电感电路中的高压、高速功率开关，其中下降时间至关重要。它们特别适用于线路操作的开关模式应用。
- 品牌名称
- onsemi(安森美)
- 商品型号
- MJE5852G
- 商品编号
- C94657
- 商品封装
- TO-220
- 包装方式
- 管装
- 商品毛重
- 3.14克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 三极管(BJT) | |
| 晶体管类型 | PNP | |
| 集电极电流(Ic) | 8A | |
| 集射极击穿电压(Vceo) | 400V | |
| 耗散功率(Pd) | 80W | |
| 直流电流增益(hFE) | 5@5A,5V |
| 属性 | 参数值 | |
|---|---|---|
| 特征频率(fT) | - | |
| 集电极截止电流(Icbo) | 2.5mA | |
| 集射极饱和电压(VCE(sat)) | 5V | |
| 工作温度 | -65℃~+150℃@(Tj) | |
| 射基极击穿电压(Vebo) | 6V |
MAXIMUM RATINGS
| Rating | Symbol | Value | Unit |
|
Collector-Emitter Voltage MJE5850 MJE5851 MJE5852 |
VCEO(sus) |
300 350 400 |
Vdc |
|
Collector-Emitter Voltage MJE5850 MJE5851 MJE5852 |
VCEV |
350 400 450 |
Vdc |
| Emitter Base Voltage | VEB | 6.0 | Vdc |
| Collector Current - Continuous (Note 1) | IC | 8.0 | Adc |
| Collector Current - Peak (Note 1) | ICM | 16 | Adc |
| Base Current - Continuous (Note 1) | IB | 4.0 | Adc |
| Base Current - Peak (Note 1) | IBM | 8.0 | Adc |
|
Total Power Dissipation @ TC = 25C Derate above 25C |
PD |
80 0.640 |
W W/C |
|
Operating and Storage Junction Temperature Range |
TJ, Tstg | –65 to 150 | C |
