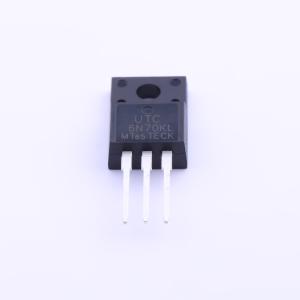

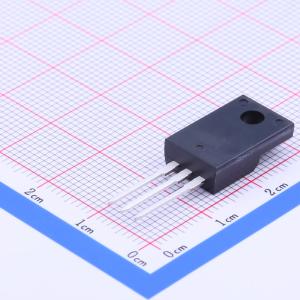

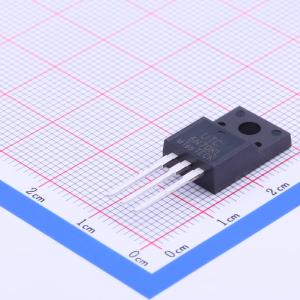

6N70KL-TF1-T
1个N沟道 耐压:700V 电流:6A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是N沟道功率MOSFET，采用先进技术，可提供最小导通电阻、高开关速度、低栅极电荷和低输入电容。普遍应用于高效开关电源。
- 品牌名称
- UTC(友顺)
- 商品型号
- 6N70KL-TF1-T
- 商品编号
- C84862
- 商品封装
- TO-220F1
- 包装方式
- 管装
- 商品毛重
- 2.78克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 700V | |
| 连续漏极电流(Id) | 6A | |
| 导通电阻(RDS(on)) | 1.6Ω@10V,3A | |
| 耗散功率(Pd) | 42W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 4V | |
| 栅极电荷量(Qg) | 21.8nC@10V | |
| 输入电容(Ciss) | 480pF | |
| 反向传输电容(Crss) | 6.5pF | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 80pF |
商品概述
UTC 6N70K-MT是一款N沟道功率MOSFET，采用UTC先进技术，为客户提供最低导通电阻、高开关速度、低栅极电荷和低输入电容。 UTC 6N70K-MT广泛应用于高效开关电源。
商品特性
- 当VGS = 10V、ID = 3A时，RDS(ON) < 1.60 Ω
- 高开关速度
