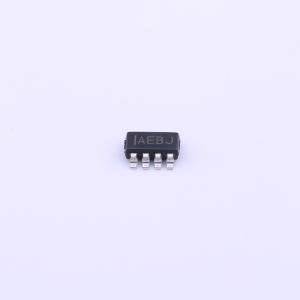

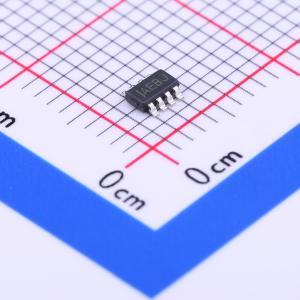

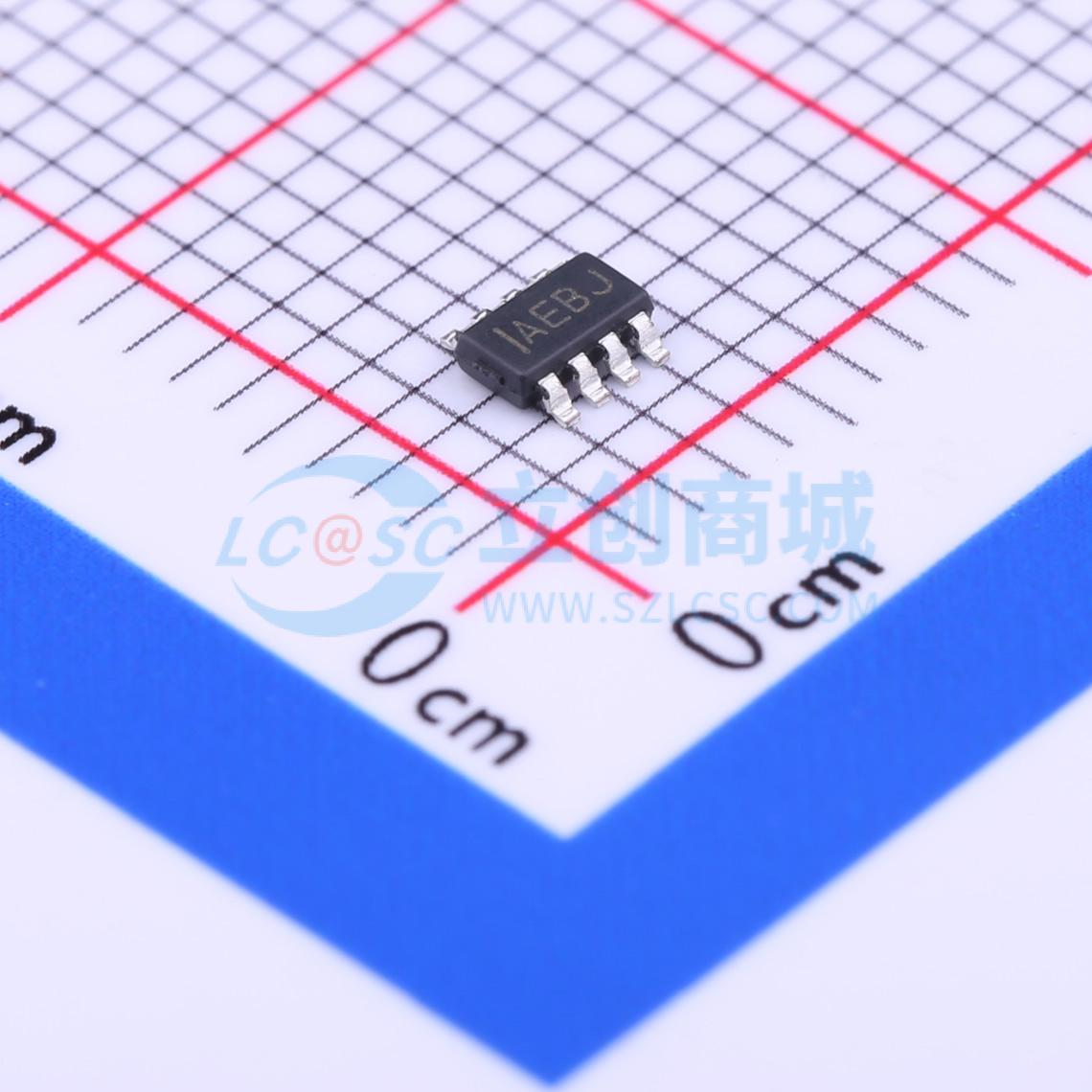

温馨提醒：图片仅供参考，商品以实物为准

MP2161GJ-Z

2A，6V，1.5MHz同步降压开关稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DCDC降压，电源输入7V以内，1A~3A(中电流)方案，MP2161是一款单片同步降压开关模式转换器,内置功率MOSFET。它可以在2.5V至6V的输入电压范围内工作,提供高达2A的连续输出电流。该器件采用恒定导通时间控制方案,提供快速瞬态响应和环路稳定。内置17μA的低静态电流,支持EN和Power Good引脚用于电源排序。
品牌名称: MPS(芯源)
商品型号: MP2161GJ-Z
商品编号: C84831
商品封装: TSOT-23-8
包装方式: 编带
商品毛重: 0.052克(g)
立创商城设计参考: DCDC降压-(1)电源输入7V以内-(2)1A~3A-(中电流)方案

商品参数

商品概述

MP2161 是一款集成了内部功率 MOSFET 的单片降压开关模式转换器。它能在 2.5V 至 6V 的输入电压下实现 2A 的连续输出电流，具有出色的负载和线性调节能力。输出电压可低至 0.6V 进行调节。恒定导通时间控制方案提供了快速的瞬态响应，并简化了环路稳定设计。故障保护功能包括逐周期电流限制和热关断。 MP2161 采用小型 TSOT23 - 8 封装，所需的标准外部元件数量极少。 MP2161 非常适合广泛的应用，包括高性能 DSP、FPGA、PDA 和便携式仪器。

商品特性

极低静态电流（IQ）：17μA
默认 1.5MHz 开关频率
使能（EN）和电源正常（Power Good）信号用于电源排序
2.5V 至 6V 宽工作输入范围
输出电压从 0.6V 可调
高达 2A 输出电流
低压差时 100% 占空比
100mΩ 和 60mΩ 内部功率 MOSFET 开关
逐周期过流保护
带打嗝模式的短路保护
使用低 ESR 输出陶瓷电容时稳定
采用 TSOT23 - 8 封装

应用领域

无线/网卡
便携式仪器
电池供电设备
低电压 I/O 系统电源

数据手册PDF

放大查看下载PDF

优惠活动

8.8折

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交47单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.5V~6V
	输出电压	-
	输出电流	2A
	开关频率	1.5MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	17uA
	开关管(内置/外置)	内置
	输出类型	可调
