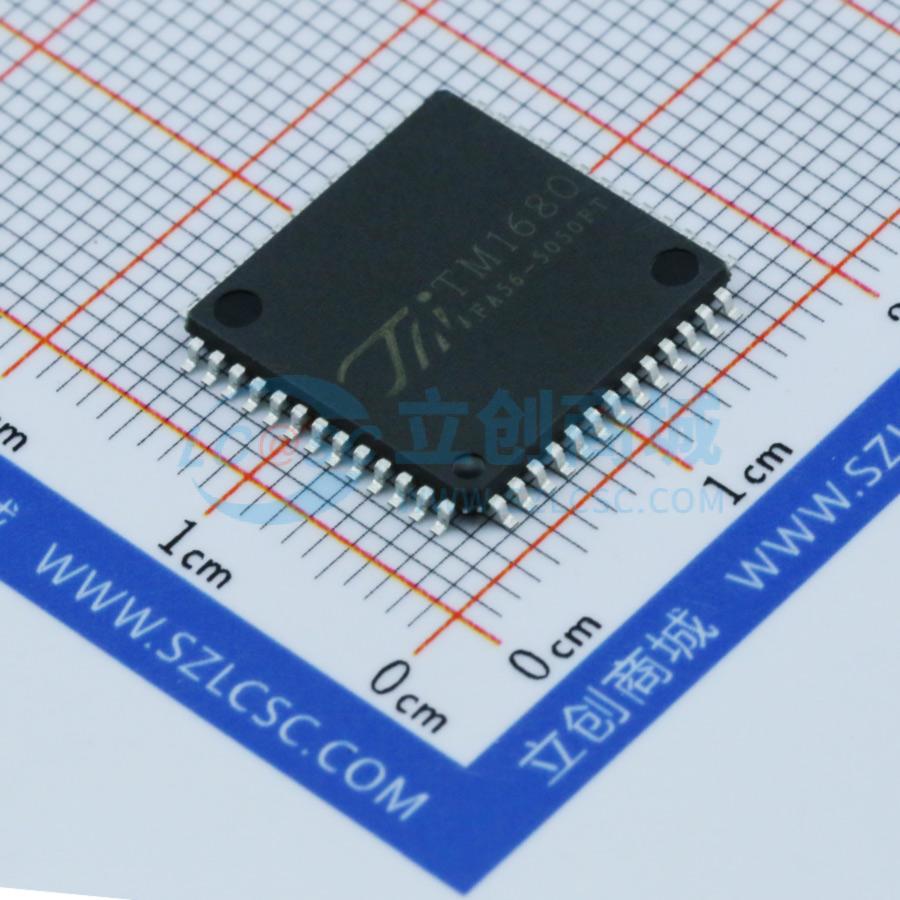

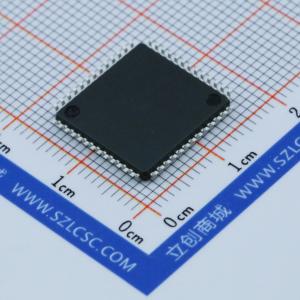

TM1680

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 32*8 & 24*16 LED 驱动芯片,工作电压2.4～5.5V，16 个级别脉宽调制控制亮度，I2C接口（SDA、SCL）通讯，LQFP52封装
品牌名称: TM(天微)
商品型号: TM1680
商品编号: C84836
商品封装: LQFP-52(14x14)
包装方式: 托盘
商品毛重: 2.067克(g)

商品参数

商品概述

TM1680是一种存储器交换LED显示控制的驱动芯片，可以选择多重的ROW/COM模式（32ROW/8COM和24ROW/16COM），可以用来驱动点阵LED。该芯片提供了软件设置的16个级别的脉宽调制控制输出，可以调整LED循环显示的亮度。利用串行接口（I2C通信接口）串行输入的方式，可以便捷地进入命令模式（COMMAND、MDOE）和数据模式（DATA、MODE），只需要简单的命令就可以建立起主控芯片和TM1680的通信。通过TM1680便可以进行持续的输出显示，在LED灯的显示中具有广泛的应用性。

商品特性

工作电压2.4~5.5V
32ROW8COM和24ROW16COM两种显示方案可选
综合显示存储器：644显示RAM（32ROW8COM），964显示RAM（24ROW16COM）
16个级别脉宽调制控制亮度
内置256KHz RC振荡器
I2C接口（SDA、SCL）通讯
数据模式和命令模式指令
可选的NMOS输出渠道和PMOS输出渠道
封装形式：LQFP48、LQFP52

应用领域

工业仪表控制
数字钟/温度计/计数器/电压表显示
仪表数据的读出
LED显示
智能手环

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(90个/托盘，最小起订量 1 个)

个

起订量：1 个90个/托盘

总价金额：

￥ 0.00

近期成交19单

	属性	参数值
	商品目录	数码管驱动
	接口类型	I2C
	工作电压	2.4V~5.5V

	属性	参数值
	时钟频率(fc)	400kHz
	其他特性	辉光可调
	工作温度	-40℃~+85℃
