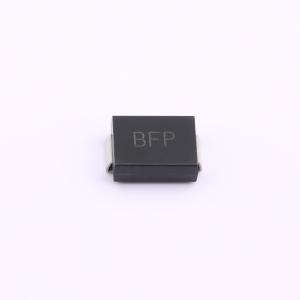

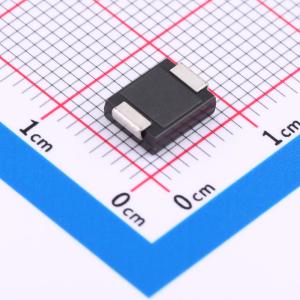

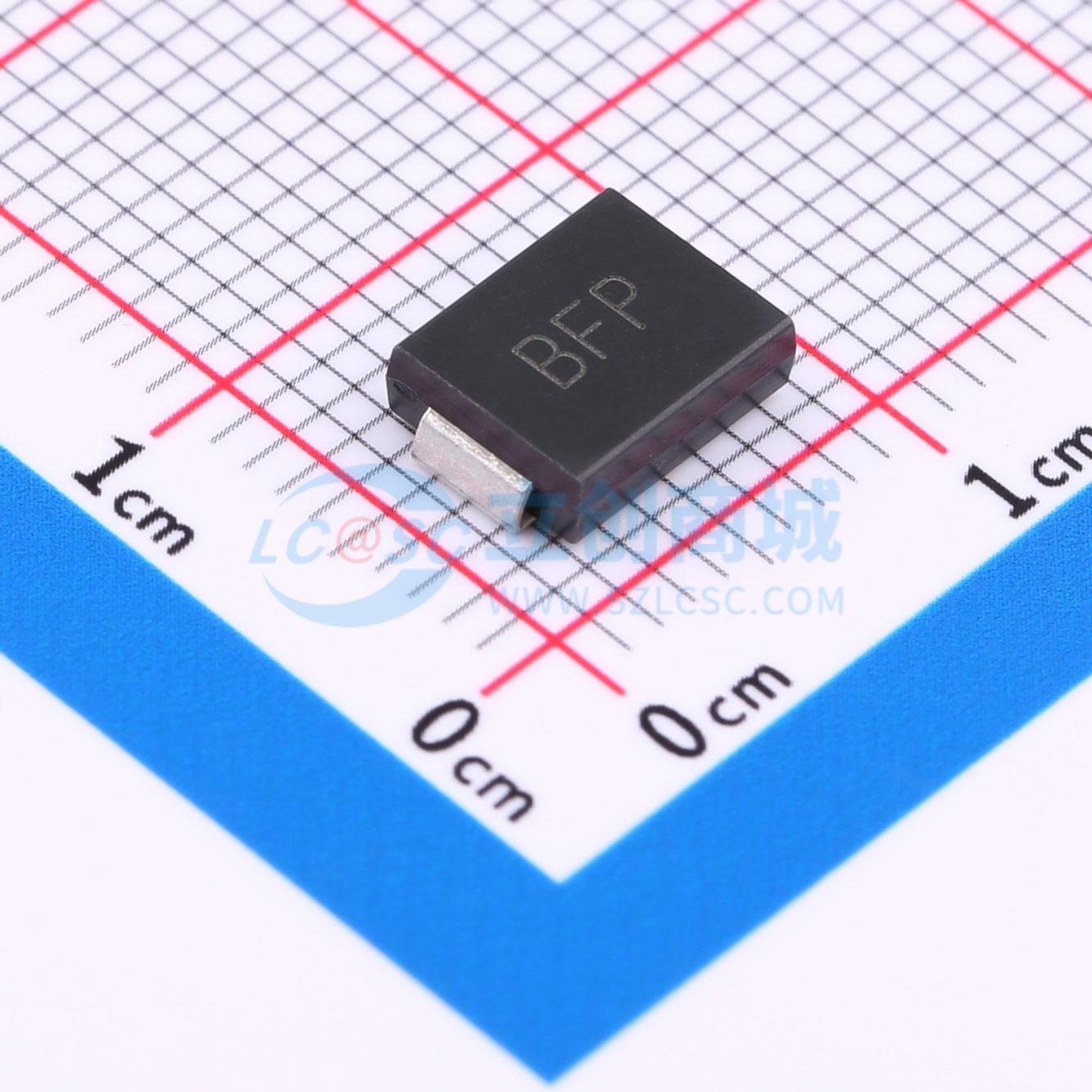

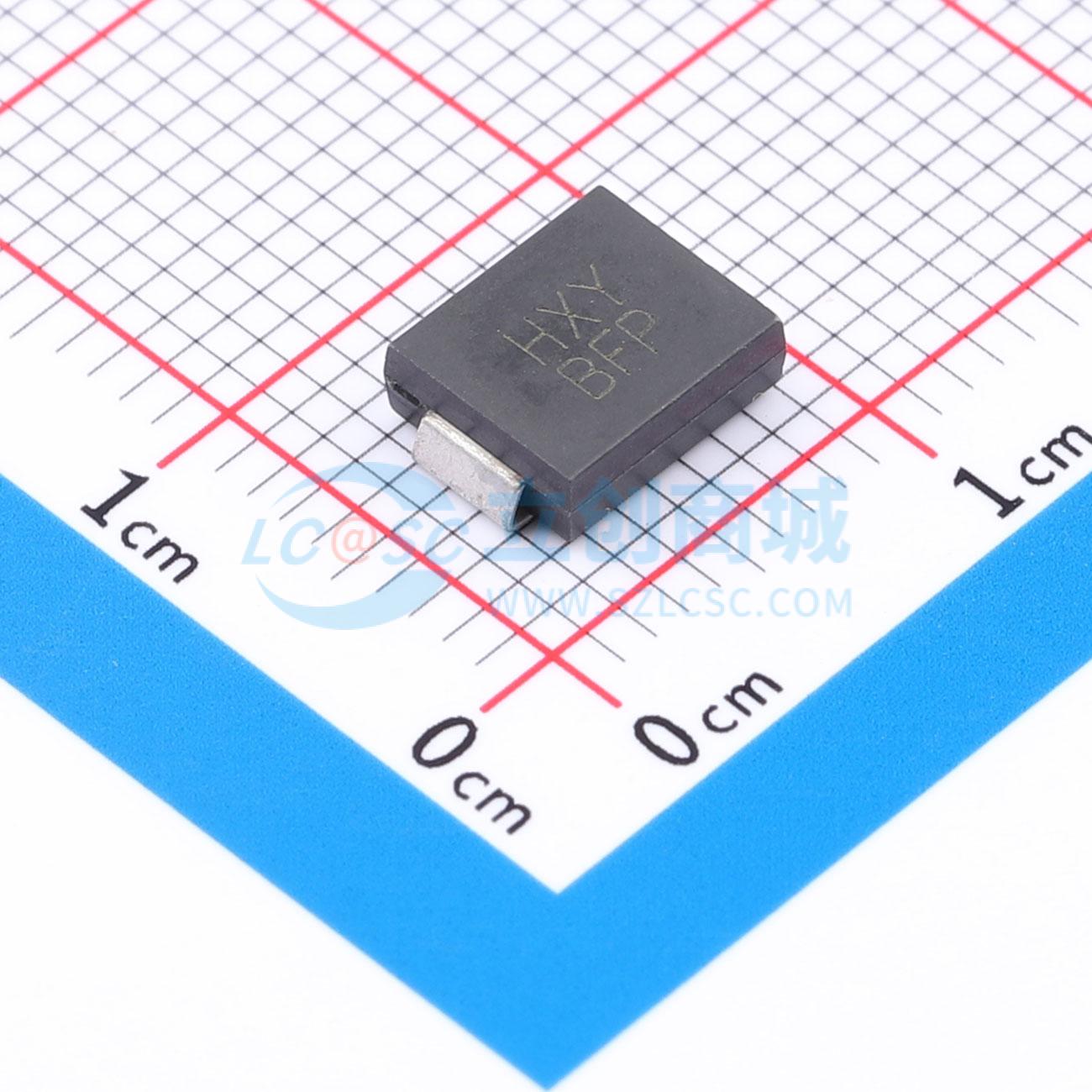

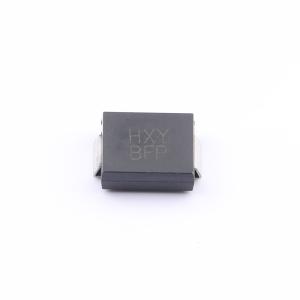

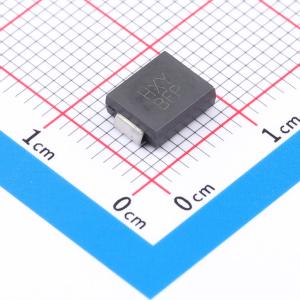

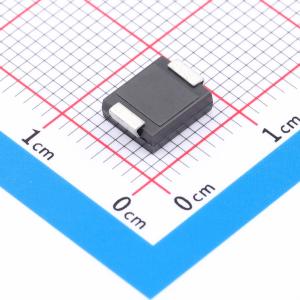

SMCJ36CA
双向TVS 36V截止 峰值浪涌电流：25.9A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 本产品是一款高效的静电和浪涌保护元器件，具备25.9A的电流承载能力和36V的工作电压。采用单通道设计，Bi双向类型确保全面保护。适用于多种电子设备的精细保护，防止静电和浪涌对电路造成损害，提升系统稳定性和可靠性。
- 商品型号
- SMCJ36CA
- 商品编号
- C7495268
- 商品封装
- SMC(DO-214AB)
- 包装方式
- 编带
- 商品毛重
- 0.352333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 36V | |
| 钳位电压 | 58.1V | |
| 峰值脉冲电流(Ipp) | 25.9A |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 1.5kW | |
| 击穿电压 | 40V；44.2V | |
| 反向电流(Ir) | 1uA | |
| 类型 | TVS |
商品特性
- 适用于表面贴装应用，以优化电路板空间
- 薄型封装
- 内置应力消除结构
- 玻璃钝化结
- 低电感
- 出色的钳位能力
- 在10/1000μs波形下具有1500W的峰值脉冲功率能力
- 重复率（占空比）：0.01%
- 快速响应时间
- 在10V以上时，典型反向电流小于1μA
- 塑料封装符合UL 94V - 0阻燃等级
应用领域
-输入/输出接口-交流/直流电源-低频信号传输线(RS232、RS485等)
