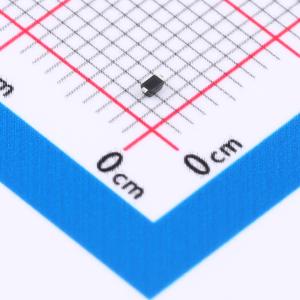

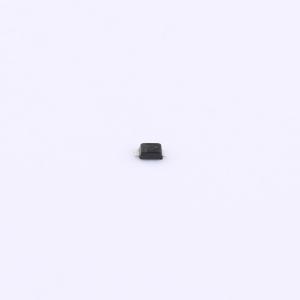

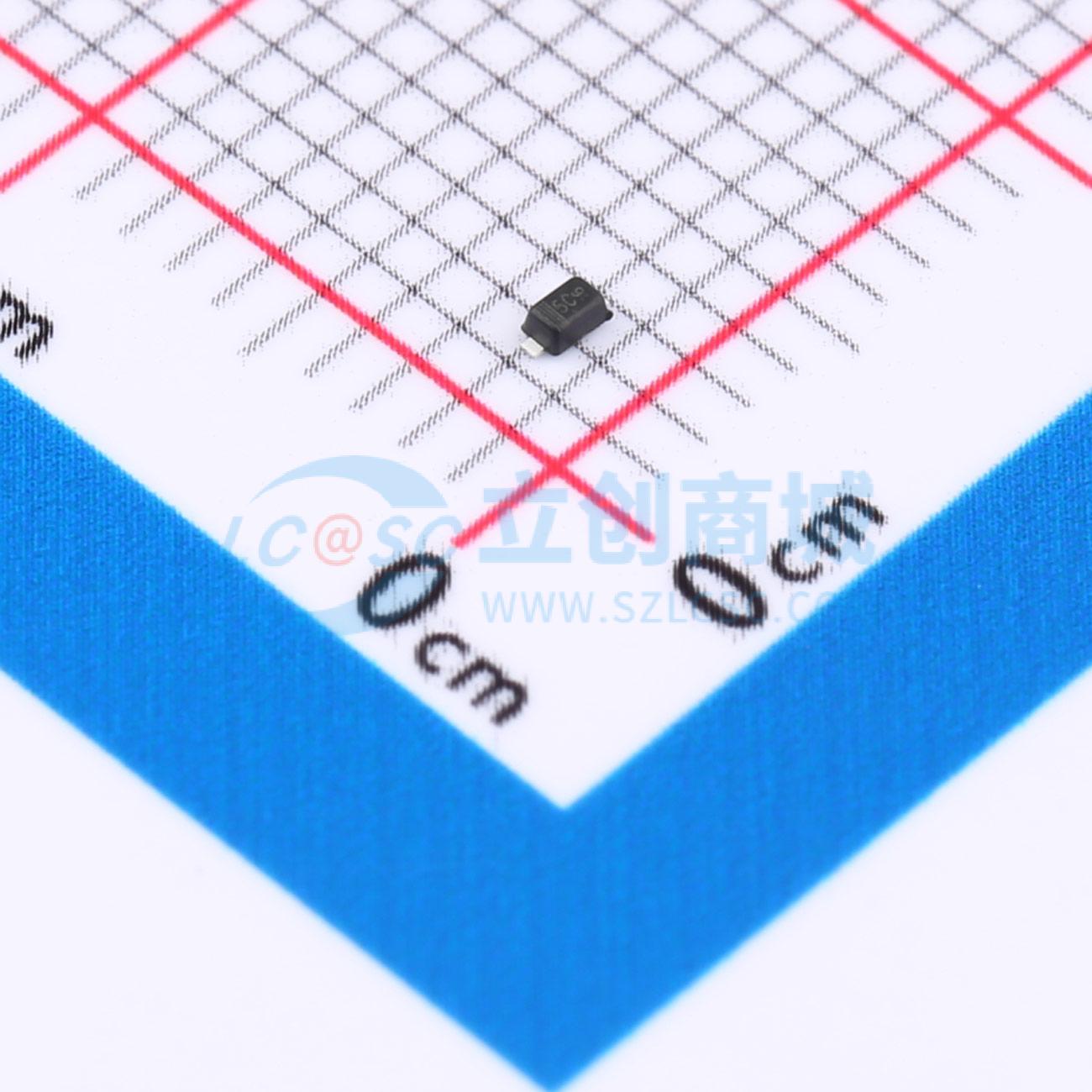

温馨提醒：图片仅供参考，商品以实物为准
ESD5B5.0S
双向ESD 5V截止 峰值脉冲电流：9A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 在售的这款SOD-523封装双向ESD静电防护二极管，特别适用于单通道电路保护。具备5V反向工作电压耐受值VRWM，可有效防御过电压风险。器件提供高达9A的峰值脉冲电流IPP能力，并拥有低至15pF的结电容CJ，确保在实现卓越ESD防护的同时，最大限度减少对高速信号传输质量的影响，是各类高速接口的理想静电防护选择。
- 商品型号
- ESD5B5.0S
- 商品编号
- C6285726
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.0248克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 11.6V | |
| 峰值脉冲电流(Ipp) | 9A | |
| 峰值脉冲功率(Ppp) | 100W@8/20us | |
| 击穿电压 | 7.8V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 15pF |
