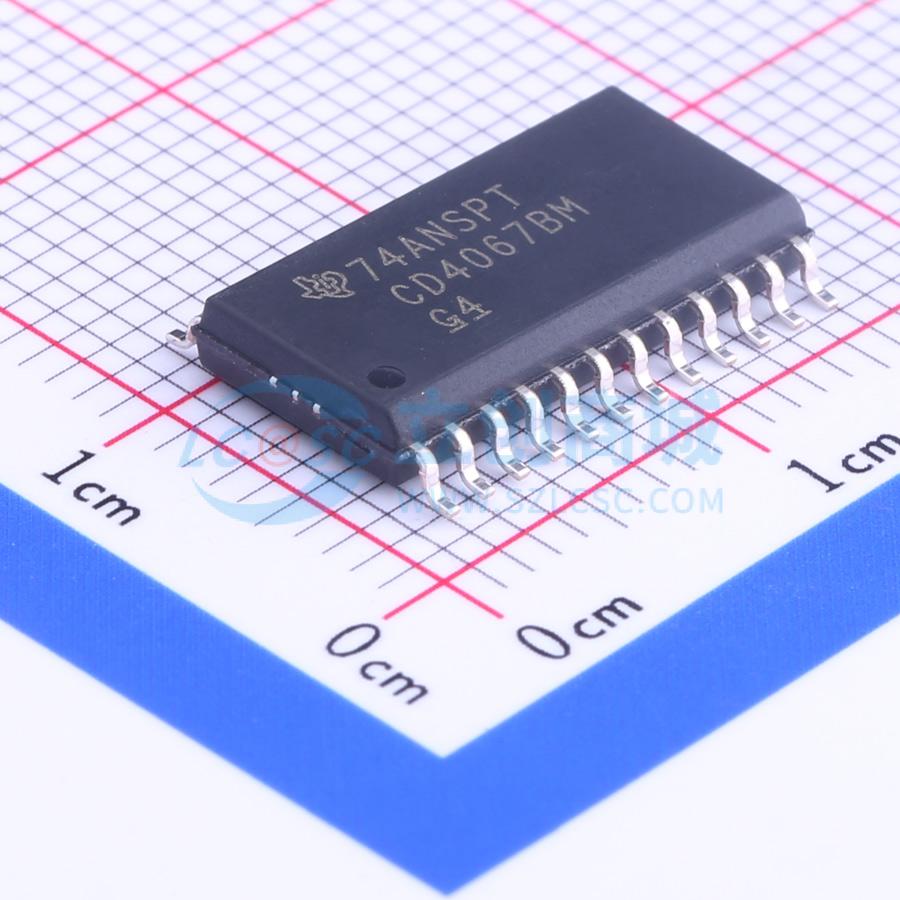

温馨提醒：图片仅供参考，商品以实物为准

CD4067BM96

CMOS模拟多路复用器/解复用器。高电压类型(20伏额定值)

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: CD4067B-单16通道多路复用器/解复用器，低导通电阻：125Ω（典型值），高关断电阻：通道泄漏电流为±10 pA（典型值）@ VDD-Vss = 10 V。
品牌名称: TI(德州仪器)
商品型号: CD4067BM96
商品编号: C6525
商品封装: SOIC-24-300mil
包装方式: 编带
商品毛重: 0.857克(g)

商品参数

商品概述

CD4067B和CD4097B CMOS模拟多路复用器/解复用器是数字控制的模拟开关，具有低导通阻抗、低关断泄漏电流和内部地址解码功能。此外，导通电阻在整个输入信号范围内相对恒定。 CD4067B是一款16通道多路复用器，有四个二进制控制输入A、B、C、D和一个禁止输入，其设置使得输入的任何组合都能选择一个开关。CD4097B是一款差分8通道多路复用器，有三个二进制控制输入A、B、C和一个禁止输入。这些输入允许选择八对开关中的一对。禁止输入处的逻辑“1”会使所有通道关断。 CD4067B和CD4097B有24引脚密封陶瓷双列直插式封装（后缀F3A）、24引脚塑料双列直插式封装（后缀E）、24引脚小外形封装（后缀M、M96和NSR）和24引脚薄收缩小外形封装（后缀P和PWR）。

商品特性

低导通电阻：在vDD - VSS = 15 V时，15 vp-p信号输入范围内典型值为125 Ω
高关断电阻：在VDD - VSS = 10 V时，通道泄漏电流典型值为±10 pA
匹配的开关特性：在vDD - VSS = 15 V时，RON典型值为5 Ω
在所有数字控制输入和电源条件下静态功耗极低：在VDD - VSS = 10 V时，典型值为0.2 μW
片上二进制地址解码
5 V、10 V和15 V参数额定值：在20 V下对静态电流进行100%测试
标准化对称输出特性
在整个封装温度范围内，18 V时最大输入电流为1 μA；在25℃、18 V时为100 nA
符合JEDEC暂行标准第138号“B'系列CMOS器件描述标准规范”的所有要求

应用领域

模拟和数字多路复用与解复用
A/D和D/A转换
信号选通

优惠活动

9.7折

购买数量

(2000个/圆盘，最小起订量 1 个)

个

起订量：1 个2000个/圆盘

总价金额：

￥ 0.00

近期成交99单

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	16:1
	通道数	-
	工作电压	3V~18V

	属性	参数值
	导通电阻(Ron)	125Ω
	工作温度	-55℃~+125℃
	带宽	14MHz
	传播延迟(tpd)	30ns
