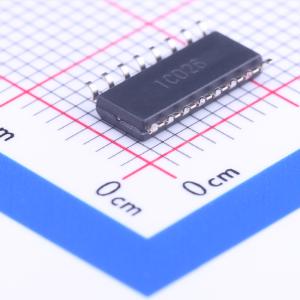

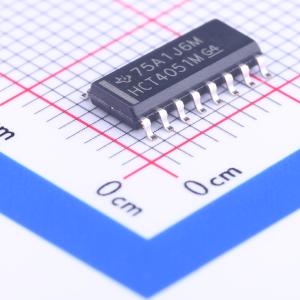

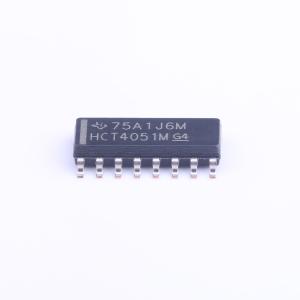

温馨提醒：图片仅供参考，商品以实物为准

CD74HCT4051M

高速CMOS逻辑模拟多路复用器/解复用器停产

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 这些设备是数字控制的模拟开关，使用硅栅CMOS技术实现与LSTTL相似的操作速度，同时具有标准CMOS集成电路的低功耗。
品牌名称: TI(德州仪器)
商品型号: CD74HCT4051M
商品编号: C6784
商品封装: SOIC-16
包装方式: 管装
商品毛重: 0.296克(g)

商品参数

商品概述

这些器件是数字控制的模拟开关，采用硅栅CMOS技术，在实现与LSTTL相近的工作速度的同时，具备标准CMOS集成电路的低功耗特性。这些模拟多路复用器/解复用器可控制在电源电压范围内（即VCC至VEE）变化的模拟电压。它们是双向开关，因此任何模拟输入都可用作输出，反之亦然。开关具有低导通电阻和低关断泄漏电流。此外，所有三款器件均有一个使能控制端，当该控制端为高电平时，所有开关均被禁用，处于关断状态。

商品特性

宽模拟输入电压范围，最大±5 V
低导通电阻
- 典型值70 Ω（VCC - VEE = 4.5 V）
- 典型值90 Ω（VCC - VEE = 9 V）
开关间串扰低
快速开关和传播速度
先断后通式开关
宽工作温度范围 -55℃至125℃
CD54HC/CD74HC类型
- 操作控制电压2 V至6 V
- 开关电压0 V至10 V
CD54HCT/CD74HCT类型
- 操作控制电压4.5 V至5.5 V
- 开关电压0 V至10 V
与LSTTL输入逻辑直接兼容，VIL最大0.8 V，VIH最小2 V
与CMOS输入兼容，在VOL、VOH时II ≤ 1 μA

优惠活动

购买数量

(40个/管，最小起订量 1 个)

个

起订量：1 个40个/管

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	8:1
	通道数	-
	工作电压	4.5V~5.5V
	导通时间(ton)	19ns

	属性	参数值
	导通电阻(Ron)	70Ω
	关闭时间(toff)	19ns
	工作温度	-55℃~+125℃
	带宽	180MHz
	传播延迟(tpd)	4ns
