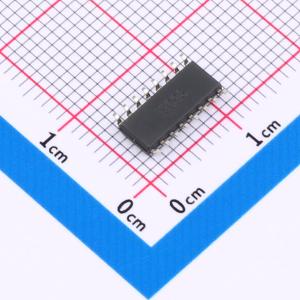

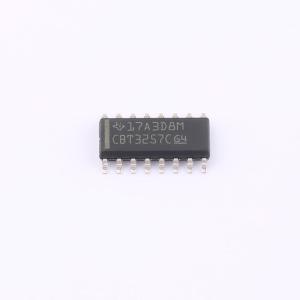

SN74CBT3257CDRG4

4位1选2 FET多路复用器/解复用器，带-2V欠压保护的5V总线开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 4位1选2 FET多路复用器/解复用器，带-2V欠压保护的5V总线开关。具有低导通电阻、低输入/输出电容和低功耗。
品牌名称: TI(德州仪器)
商品型号: SN74CBT3257CDRG4
商品编号: C7146
商品封装: SOIC-16
包装方式: 编带
商品毛重: 0.42克(g)

商品参数

商品概述

SN74CBT3257C是一款高速、与TTL兼容的FET多路复用器/解复用器，具有低导通电阻（rₒₙ），可实现极小的传播延迟。SN74CBT3257C的A和B端口上的有源下冲保护电路，可通过检测下冲事件并确保开关保持在正确的关断状态，为低至 -2 V的下冲提供保护。 SN74CBT3257C是一款4位2选1多路复用器/解复用器，具有单输出使能（OE̅）输入。选择（S）输入控制多路复用器/解复用器的数据路径。当OE为低电平时，多路复用器/解复用器启用，A端口连接到B端口，允许端口之间进行双向数据流传输。当OE̅为高电平时，多路复用器/解复用器禁用，A和B端口之间呈高阻态。该器件针对使用Ioff的部分掉电应用进行了全面规格定义。Iₒff特性可确保器件掉电时，不会有损坏性电流通过器件回流。器件在断电时具有隔离功能。

商品特性

A和B端口关断隔离下冲保护，低至 -2 V
双向数据流，传播延迟近乎为零
低导通电阻（rₒₙ）特性（典型值rₒₙ = 3 Ω）
低输入/输出电容，可将负载和信号失真降至最低（典型值Cᵢₒ(ₒff) = 5.5 pF）
数据和控制输入提供下冲钳位二极管
低功耗（最大Icc = 3 μA）
Vcc工作范围为4 V至5.5 V
数据I/O支持0至5 V信号电平（0.8 V、1.2 V、1.5 V、1.8 V、2.5 V、3.3 V、5 V）
控制输入可由TTL或5 V/3.3 V CMOS输出驱动
Iₒff支持部分掉电模式操作
闩锁性能超过JESD 78 II类标准的100 mA
静电放电（ESD）性能按照JESD 22标准测试
- 2000 V人体模型（A114 - B，II类）
- 1000 V带电器件模型（C101）
支持I²C总线扩展
支持数字和模拟应用

应用领域

USB接口
总线隔离
低失真信号选通

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	2:1
	通道数	-
	工作电压	4V~5.5V
	导通时间(ton)	5.8ns

	属性	参数值
	导通电阻(Ron)	3Ω
	关闭时间(toff)	9ns
	工作温度	-40℃~+85℃
	导通电容(Con)	16.5pF
	传播延迟(tpd)	5.6ns
