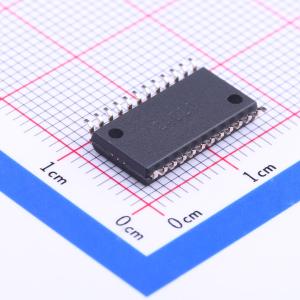

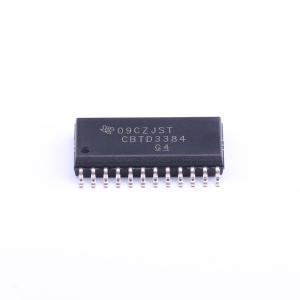

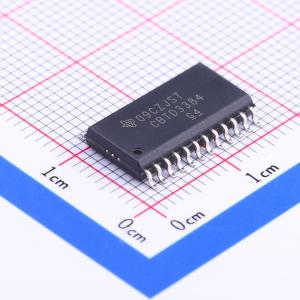

温馨提醒：图片仅供参考，商品以实物为准
SN74CBTD3384DWR
SN74CBTD3384DWR
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SN74CBTD3384 具有 2 个控制输入和电平转换功能的 5V、1:1 (SPST)、10 通道通用 FET 总线开关
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74CBTD3384DWR
- 商品编号
- C7154
- 商品封装
- SOIC-24-300mil
- 包装方式
- 编带
- 商品毛重
- 0.857克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 通道数 | - | |
| 工作电压 | 4.5V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 导通电阻(Ron) | 5Ω | |
| 工作温度 | -40℃~+85℃ | |
| 传播延迟(tpd) | 250ps |
商品概述
CBTD3384 器件提供十位高速 TTL 兼容总线开关。开关的低导通电阻允许在不增加传播延迟的情况下进行连接。芯片上集成了一个连接到 VCC 的二极管，可实现从器件输入的 5V 信号到器件输出的 3.3V 信号的电平转换。 这些器件被配置为两个 5 位开关，具有独立的输出使能 (OE) 输入。当 OE 为低电平时，开关导通，端口 A 连接到端口 B。当 OE 为高电平时，开关断开，两个端口之间呈高阻态。
