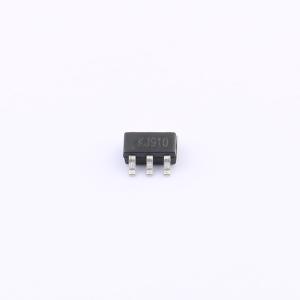

WST2035
1个P沟道 耐压:20V 电流:4A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- WST2035是一款高性能沟槽P沟道MOSFET，具有极高的单元密度，能为大多数同步降压转换器应用提供出色的导通电阻（RDS(ON)）和栅极电荷。WST2035符合RoHS标准和绿色产品要求，并通过了完整的可靠性测试。
- 品牌名称
- WINSOK(微硕)
- 商品型号
- WST2035
- 商品编号
- C5772635
- 商品封装
- SOT-23-6L
- 包装方式
- 编带
- 商品毛重
- 0.05克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 4A | |
| 导通电阻(RDS(on)) | 37mΩ@4.5V,-4mA | |
| 耗散功率(Pd) | 350mW |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1V | |
| 栅极电荷量(Qg) | 17.2nC@0.56V | |
| 输入电容(Ciss) | 1.45nF@10V | |
| 反向传输电容(Crss) | 160pF@10V | |
| 工作温度 | -55℃~+150℃ |
商品特性
- 200V/1.2A
- 当VGS = 10V时，RDS(ON) = 680mΩ（最大值）
- 静电放电保护
- 经过100%单脉冲雪崩耐量（UIS）和栅极电阻（Rg）测试
- 可靠耐用
- 提供无铅环保器件（符合RoHS标准）
应用领域
- 网络用DC-DC转换器
- 负载开关
