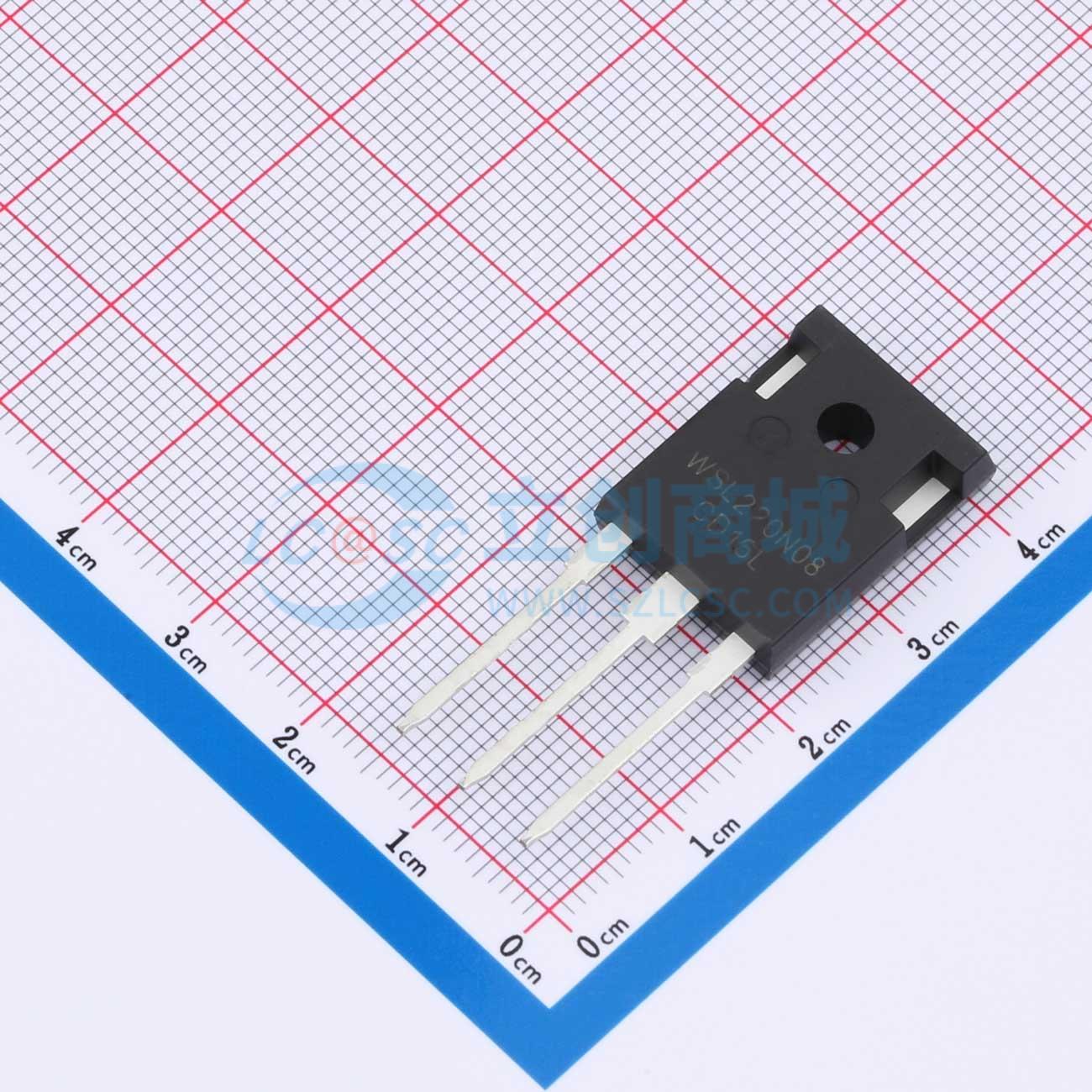

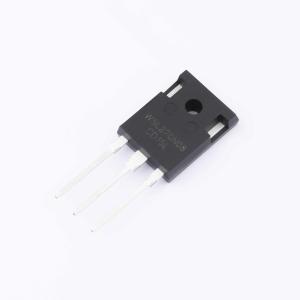

WSL220N08
1个N沟道 耐压:85V 电流:210A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- WSL220N08是一款高性能沟槽N沟道MOSFET，具有极高的单元密度，可为大多数同步降压转换器应用提供出色的导通电阻（RDS(ON)）和栅极电荷。WSL220N08符合RoHS标准和绿色产品要求，100%经过雪崩能量耐量（EAS）测试，具备全面的功能可靠性认证。
- 品牌名称
- WINSOK(微硕)
- 商品型号
- WSL220N08
- 商品编号
- C5772689
- 商品封装
- TO-247
- 包装方式
- 管装
- 商品毛重
- 8克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 85V | |
| 连续漏极电流(Id) | 210A | |
| 导通电阻(RDS(on)) | 4.9mΩ@10V | |
| 耗散功率(Pd) | 178W | |
| 阈值电压(Vgs(th)) | 4V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 140nC@10V | |
| 输入电容(Ciss) | 7.6nF | |
| 反向传输电容(Crss) | 346pF | |
| 工作温度 | -55℃~+175℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 720pF |
商品概述
WSF6N40是N沟道增强型VDMOSFET，采用自对准平面技术制造，该技术可降低导通损耗、改善开关性能并增强雪崩能量。该晶体管可用于各种功率开关电路，以实现系统小型化和更高效率。
商品特性
- 先进的高单元密度沟槽技术
- 超低栅极电荷
- 出色的Cdv/dt效应抑制
- 提供环保型器件
应用领域
-高频负载点同步降压转换器-网络直流-直流电源系统
