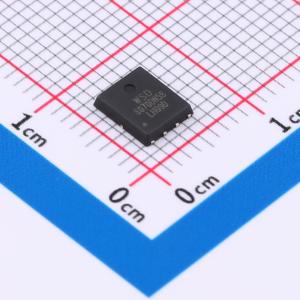

温馨提醒：图片仅供参考，商品以实物为准
WSD6070DN56
1个N沟道 耐压:60V 电流:80A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- WSD6070DN56是一款高性能的槽栅N沟道MOSFET，具有极高的单元密度，能为大多数同步降压转换器应用提供出色的导通电阻（RDSON）和栅极电荷。WSD6070N56符合RoHS标准和绿色产品要求，100%经过雪崩能量（EAS）测试，且通过了全功能可靠性认证。
- 品牌名称
- WINSOK(微硕)
- 商品型号
- WSD6070DN56
- 商品编号
- C5772651
- 商品封装
- DFN5X6-8
- 包装方式
- 编带
- 商品毛重
- 0.5332克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 80A | |
| 导通电阻(RDS(on)) | 7mΩ@10V | |
| 耗散功率(Pd) | 150W | |
| 阈值电压(Vgs(th)) | 2V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 48nC@10V | |
| 输入电容(Ciss) | 2.68nF | |
| 反向传输电容(Crss) | 160pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 386pF |
商品概述
WSD3068DN 是高性能沟槽型 N 沟道 MOSFET，具有极高的单元密度，能为大多数同步降压转换器应用提供出色的导通电阻（RDSON）和栅极电荷。WSD3068DN 符合 RoHS 标准和绿色产品要求，100%通过耐雪崩能力（EAS）测试，并经过全面的可靠性验证。
商品特性
-可靠耐用-提供无铅和绿色环保器件(符合RoHS标准)
应用领域
-网络用DC-DC转换器开关-通用开关
