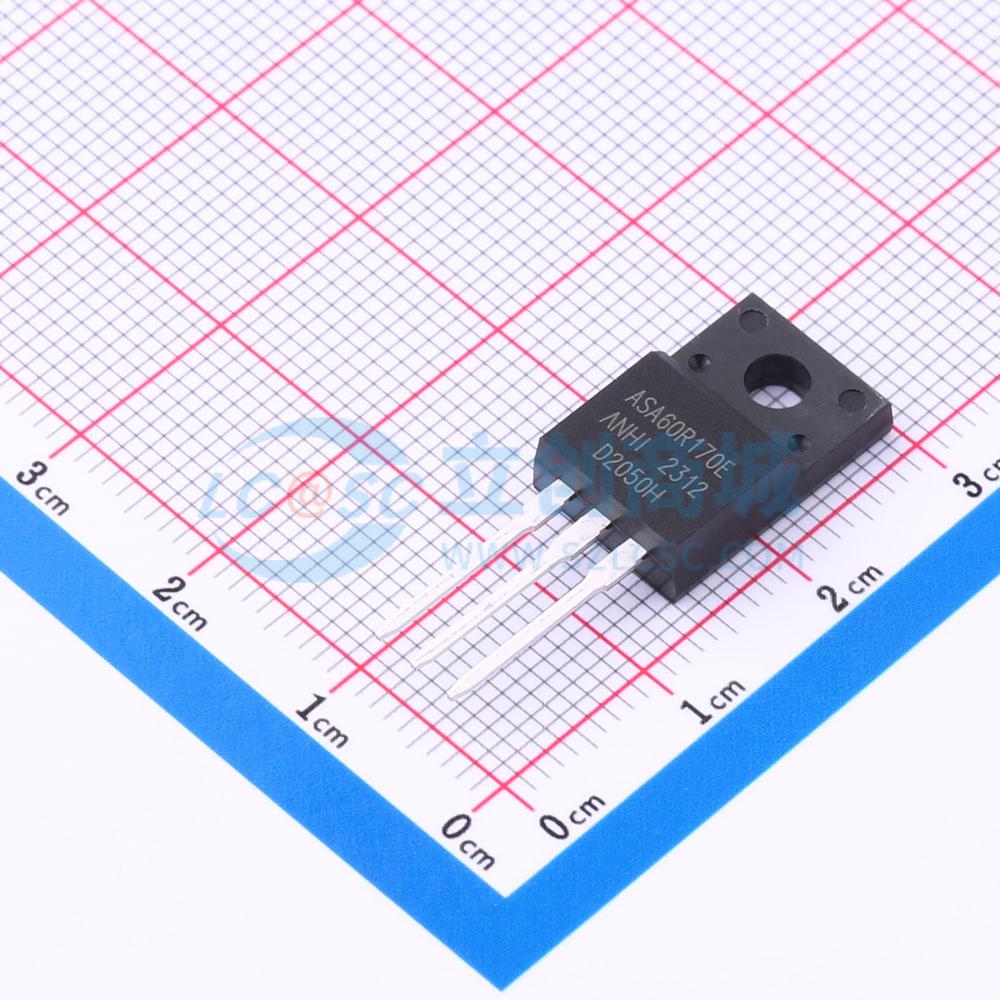

温馨提醒：图片仅供参考，商品以实物为准
ASA60R170E
1个N沟道 耐压:650V 电流:25A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：低漏源导通电阻：RDS(ON) = 0.139Ω（典型值）。 易于控制栅极开关。 增强模式：Vth = 2.8 至 4.2V。应用：升压PFC开关、单端反激或双晶体管正激、HB或AHB或LLC拓扑。 PC电源、适配器、LCD与PDP电视、LED照明、服务器电源、电信电源和UPS应用
- 品牌名称
- ANHI(安海)
- 商品型号
- ASA60R170E
- 商品编号
- C5439997
- 商品封装
- TO-220F
- 包装方式
- 管装
- 商品毛重
- 2.816克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 650V | |
| 连续漏极电流(Id) | 25A | |
| 导通电阻(RDS(on)) | 170mΩ | |
| 耗散功率(Pd) | 34W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 3.5V | |
| 栅极电荷量(Qg) | 37.84nC | |
| 输入电容(Ciss) | 1.76nF@50V | |
| 反向传输电容(Crss) | 3.79pF@50V | |
| 工作温度 | -55℃~+150℃ |
商品特性
- 低漏源导通电阻：RDS(ON) = 0.250Ω (典型值)
- 易于控制栅极开关
- 增强模式：Vth = 2.8 至 4.2 V
- RoHS
应用领域
- 单端反激或双晶体管正激拓扑
- PC 电源、PD 适配器、LCD & PDP 电视和 LED 照明
