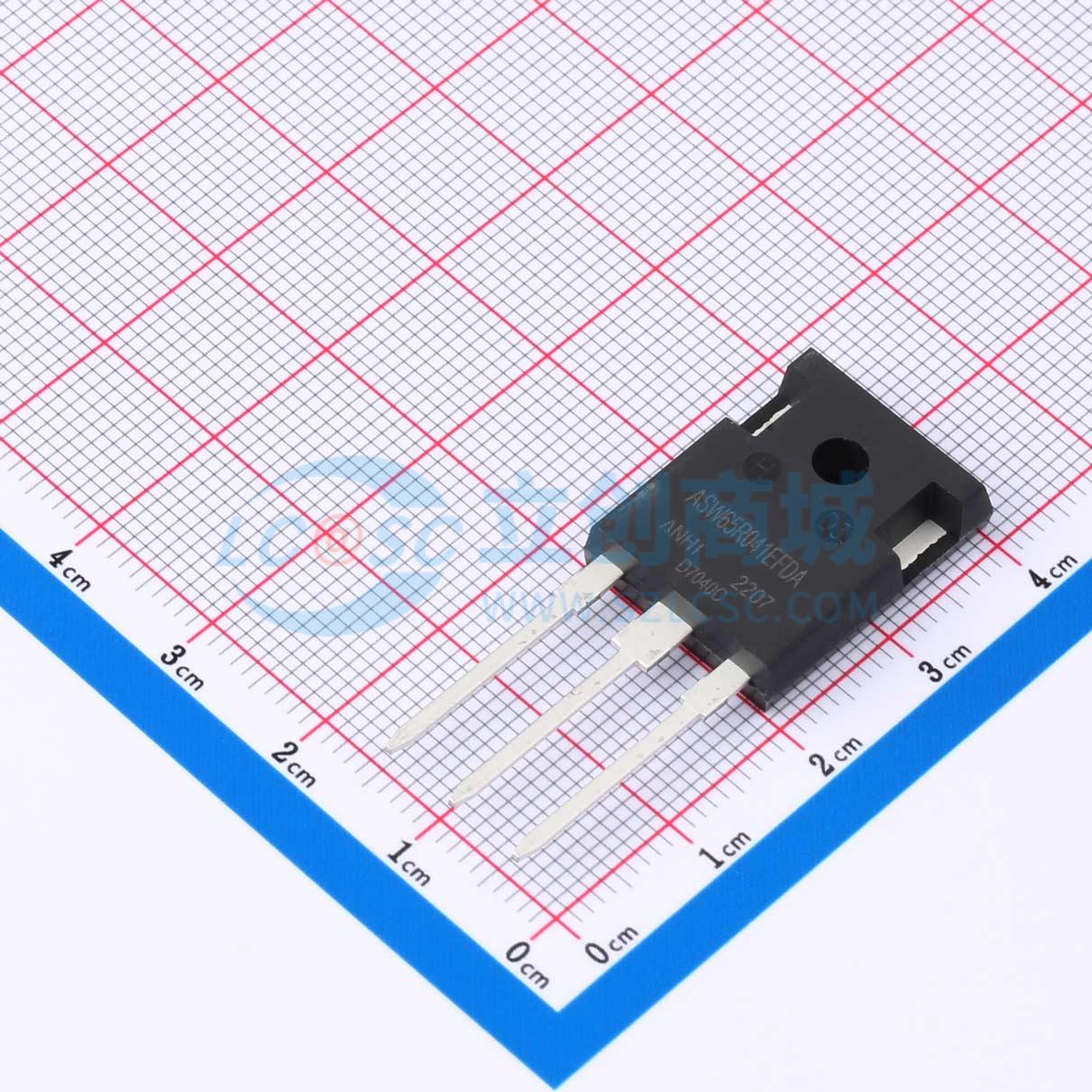

温馨提醒：图片仅供参考，商品以实物为准
ASW65R041EFDA
1个N沟道 耐压:700V 电流:80A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：低漏源导通电阻：RDS(ON) = 0.035Ω（典型值）。 易于控制栅极开关。 增强模式：Vth = 3 至 5V。应用：软开关升压PFC开关。 HB或AHB或LLC半桥和全桥拓扑
- 品牌名称
- ANHI(安海)
- 商品型号
- ASW65R041EFDA
- 商品编号
- C5440017
- 商品封装
- TO-247
- 包装方式
- 管装
- 商品毛重
- 6.65克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 700V | |
| 连续漏极电流(Id) | 80A | |
| 导通电阻(RDS(on)) | 41mΩ | |
| 耗散功率(Pd) | 500W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 3V | |
| 栅极电荷量(Qg) | 290.6nC | |
| 输入电容(Ciss) | 7.356nF@50V | |
| 反向传输电容(Crss) | 12.1pF@50V | |
| 工作温度 | -55℃~+150℃ |
商品特性
- 低漏源导通电阻：RDS(ON) = 5.6mΩ（典型值）
- 高速功率开关
- 增强型体二极管 dv/dt 能力
- 增强型雪崩耐用性
应用领域
- 开关模式电源（SMPS）中的同步整流
- 电信和工业领域的硬开关及高速 DC/DC 电路
