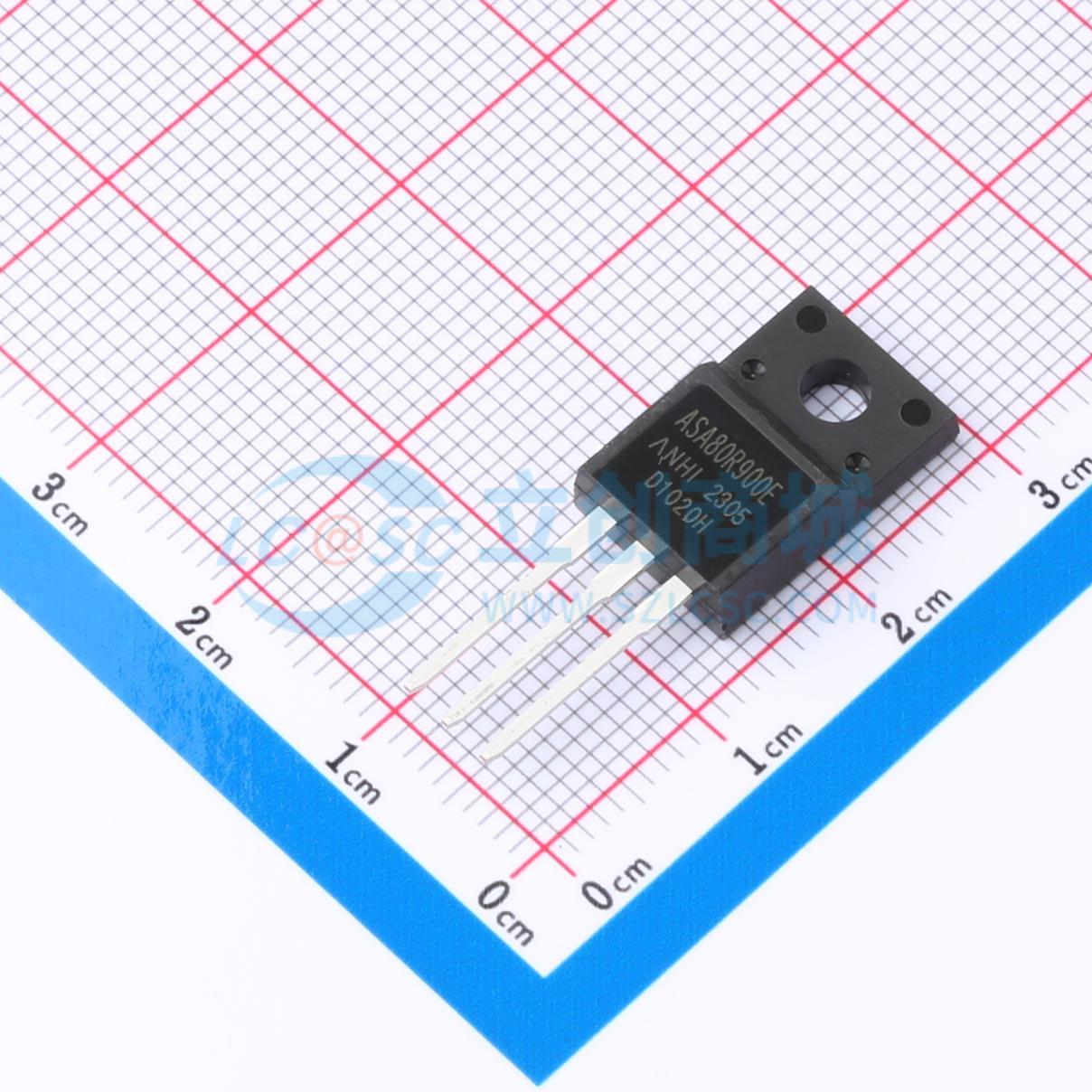

温馨提醒：图片仅供参考，商品以实物为准
ASA80R900E
1个N沟道 耐压:850V 电流:8.5A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：低漏源导通电阻：RDS(ON) = 620mΩ（典型值）。 易于控制栅极开关。 增强模式：Vth = 2.8 至 4.2V。应用：单端反激或双晶体管正激拓扑。 PC电源
- 品牌名称
- ANHI(安海)
- 商品型号
- ASA80R900E
- 商品编号
- C5440032
- 商品封装
- TO-220F
- 包装方式
- 管装
- 商品毛重
- 2.832克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 850V | |
| 连续漏极电流(Id) | 8.5A | |
| 导通电阻(RDS(on)) | 710mΩ | |
| 耗散功率(Pd) | 43W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 3.5V | |
| 栅极电荷量(Qg) | 18.5nC | |
| 输入电容(Ciss) | 850.8pF@100V | |
| 反向传输电容(Crss) | - | |
| 工作温度 | -55℃~+150℃ |
商品特性
- 低漏源导通电阻：RDS(ON) = 0.080 Ω（典型值）
- 易于控制栅极开关
- 增强型：Vth = 3 至 5V
- 符合 RoHS 标准
应用领域
- 软开关升压 PFC 开关
- 半桥、不对称半桥、串联谐振半桥和全桥拓扑
- 移相桥（ZVS）
- LLC 应用 - 服务器电源
- 电信电源
- 电动汽车充电
- 太阳能逆变器
